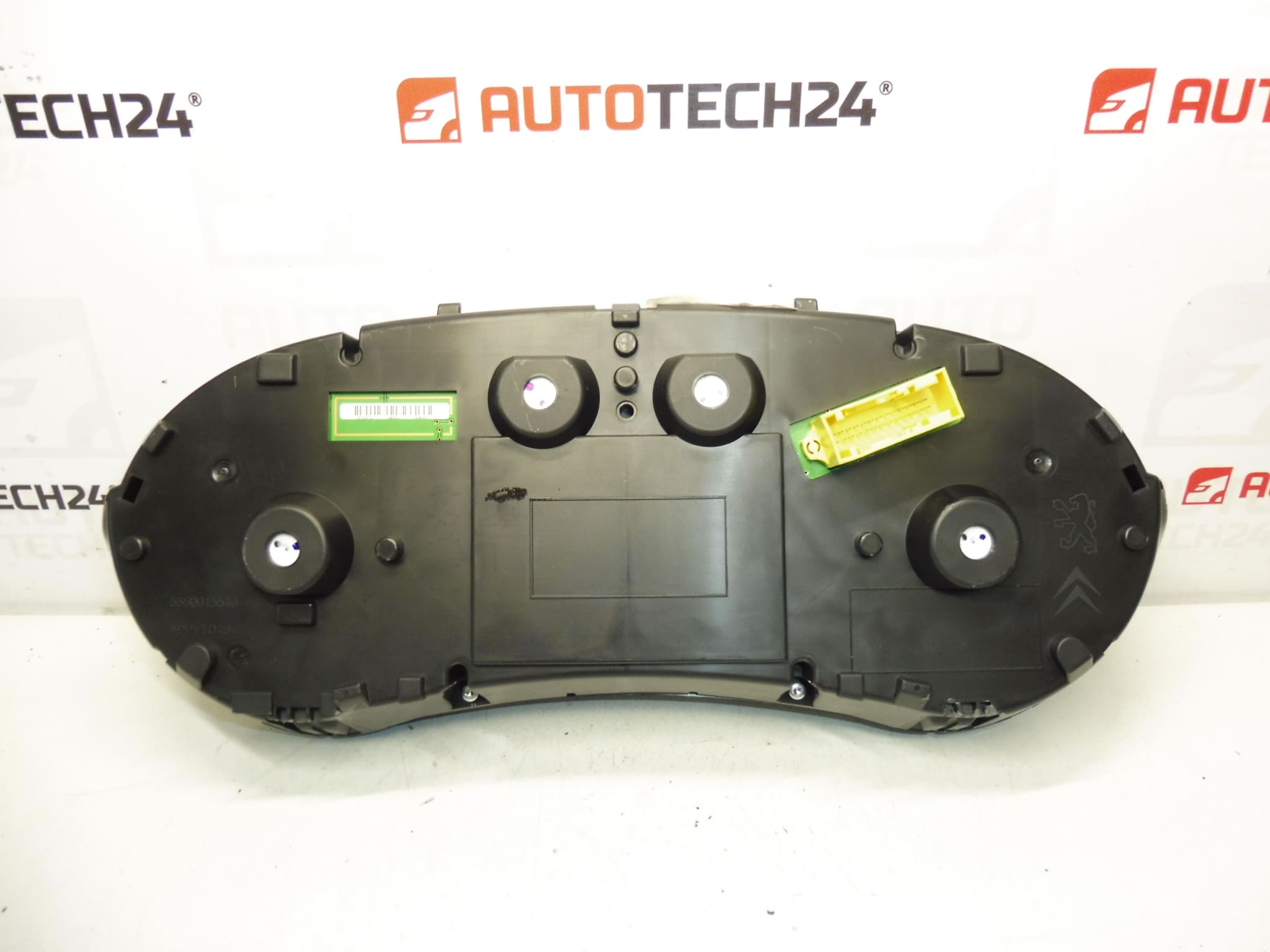

Instrumento combinado completo para vehículos Peugeot 308 1.6 HDi. Recorrido: 111.151 km
Unidad de tablero (cuentakilómetros) completa y lista para montaje, compatible con Peugeot 308 con motor 1.6 HDi. Ideal para talleres y aficionados al bricolaje que necesitan reemplazar un cuadro de instrumentos por avería o daño. Este conjunto muestra velocidad, revoluciones, indicadores de nivel de combustible, temperatura, testigos de control y la lectura del odómetro; incluye los puntos de fijación y conectores originales con referencias asociadas para facilitar la búsqueda por número de pieza (9666649080, 9806132480).
Función y características
El instrumento combinado agrupa en una sola unidad los relojes y testigos principales del vehículo: velocímetro, tacómetro, indicador de combustible, indicador de temperatura del motor y testigos de aviso (airbag, ABS, batería, etc.). Además muestra la lectura del odómetro parcial y total. Su correcto funcionamiento es esencial para la seguridad y el diagnóstico rápido del vehículo.
Cómo Se Sustituye
- Desconectar la batería antes de cualquier intervención para evitar cortocircuitos y proteger los sistemas electrónicos.
- Retirar las molduras y el embellecedor del salpicadero que cubren el cuadro de instrumentos (normalmente grapas y tornillos ocultos).
- Desatornillar los tornillos de sujeción del cuadro y extraer la unidad tirando hacia delante con cuidado.
- Desconectar los conectores eléctricos traseros con cuidado de no dañar las pletinas o patillas.
- Instalar la nueva unidad conectando los enchufes, fijando con los tornillos y recolocando las molduras en orden inverso a la extracción.
- Reconectar la batería y comprobar el funcionamiento de testigos, relojes y del odómetro. Realizar las comprobaciones de iluminación y calibración necesarias.
Recomendaciones De Montaje
- Utilizar herramientas adecuadas y protección ESD (descarga electrostática) al manipular la unidad para evitar daños en la electrónica.
- Comprobar el estado de los conectores y cables antes de montar: limpiar contactos si hay corrosión ligera y sustituir conectores dañados.
- Evitar forzar las pestañas plásticas al retirar los embellecedores y usar extractores de plástico para no dejar marcas.
- Después del montaje, revisar todos los testigos y realizar una breve prueba de conducción para verificar la señal del velocímetro y tacómetro.
Por Qué Falla Con Más Frecuencia
- Desgaste de motores paso a paso y mecanismos internos por elevado kilometraje y uso continuo.
- Problemas de retroiluminación debido a leds o lámparas defectuosas y circuitería asociada.
- Humedad o entrada de agua por sellados deteriorados que provoca corrosión en placas y conectores.
- Soldaduras frías o fisuras en la placa de circuito impreso por ciclos térmicos y vibraciones prolongadas.
- Fallos eléctricos relacionados con picos de tensión o una batería en mal estado que afectan la electrónica del cuadro.
Información Técnica
- Fabricante: Stellantis (Peugeot/Citroën)
- Modelo: Peugeot 308 (1.6 HDi)
- Códigos De Producto: 9666649080, 9806132480
- Otros Números: 111200 (etiqueta)
- Lectura Del Odómetro En La Unidad: 111.151 km
- Tipo: Instrumento combinado / Cuentakilómetros completo
Este producto está pensado para profesionales del taller y usuarios con experiencia en desmontaje de salpicaderos. La inclusión de los números de referencia (9666649080, 9806132480) facilita la búsqueda y la comparación con otros listados. Si necesita realizar ajustes eléctricos o comprobar señales, utilice equipo de diagnóstico y herramientas adecuadas para obtener un resultado fiable.
