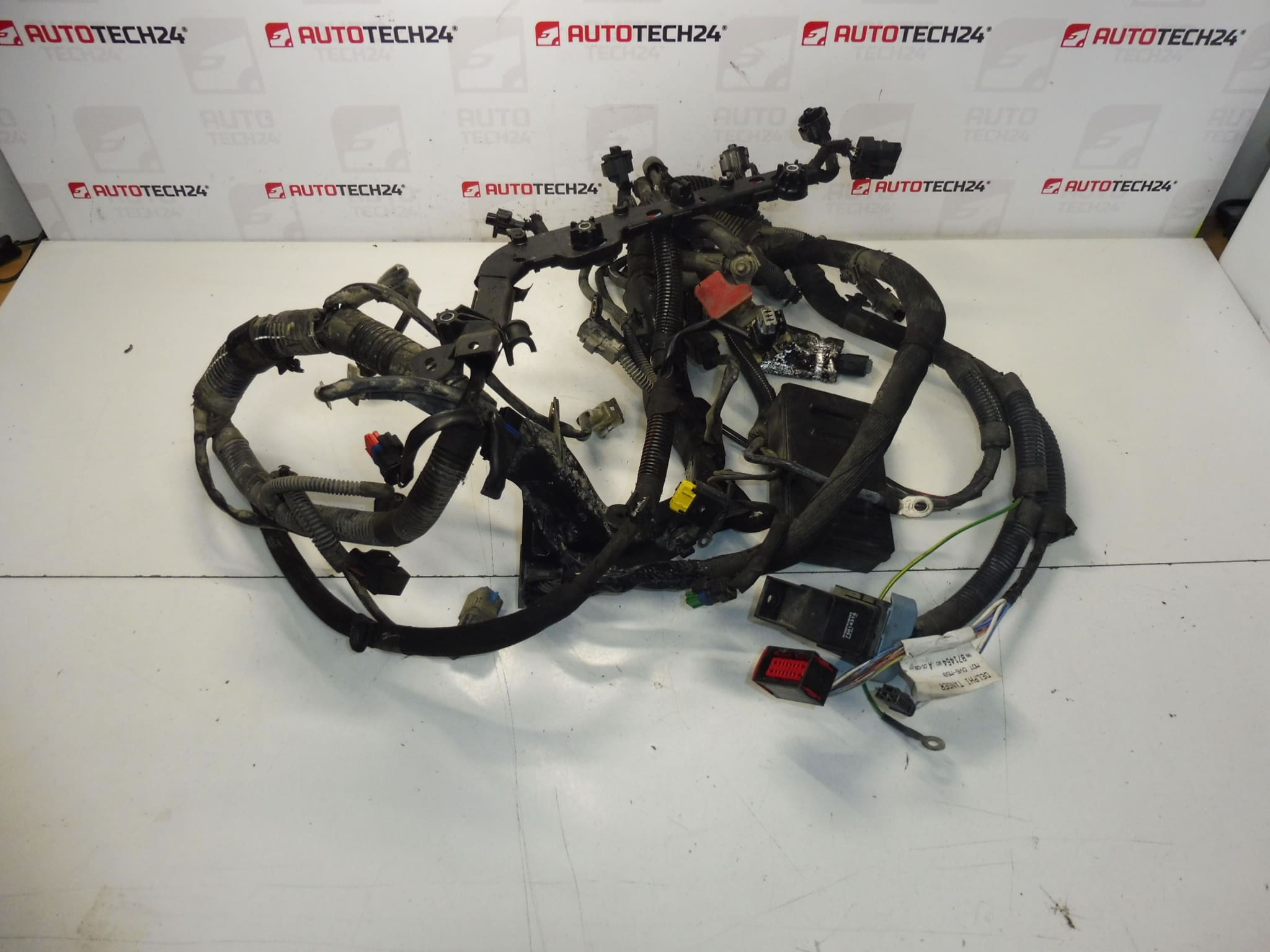

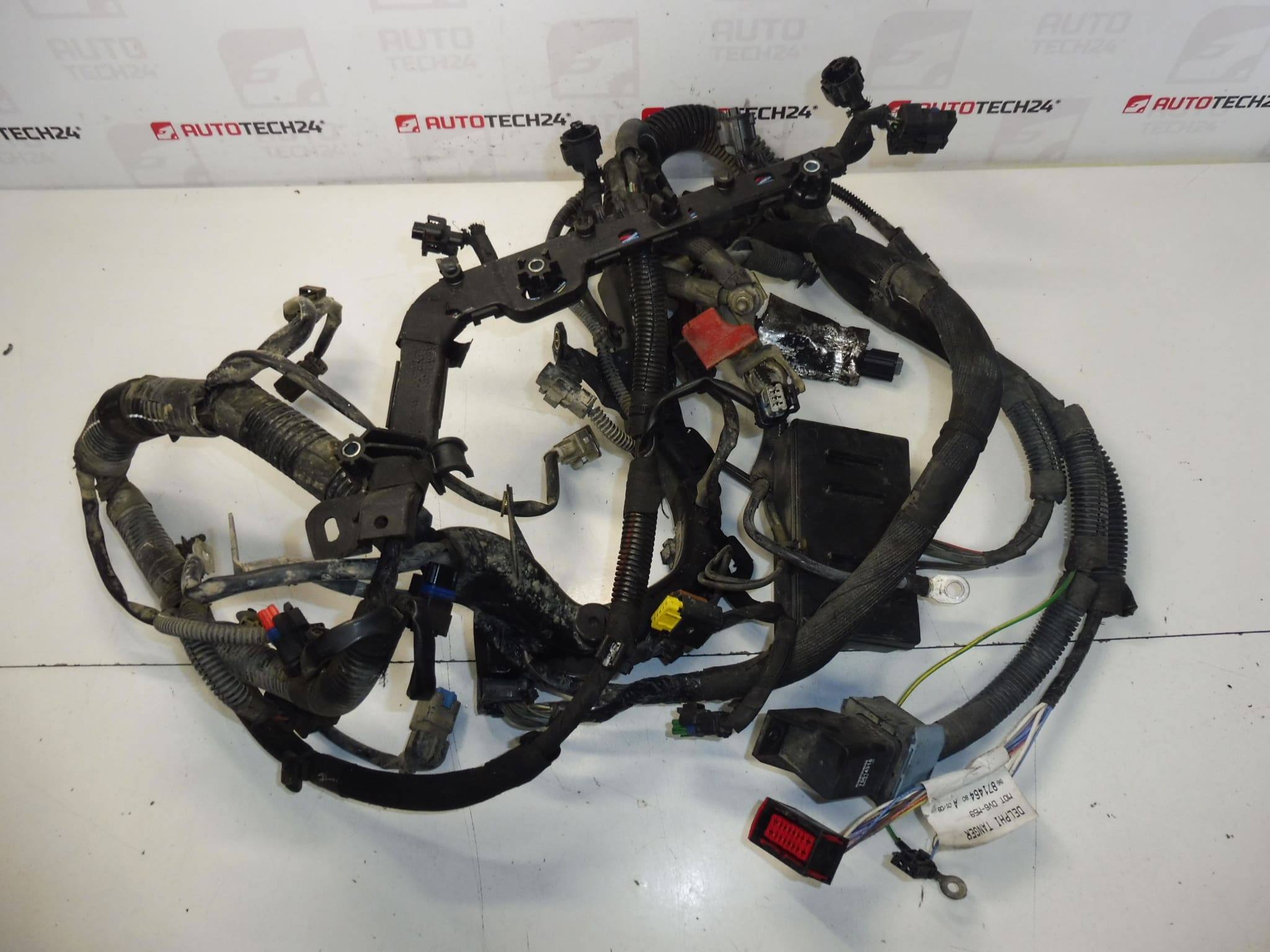

Mazo de cables de motor eléctrico para coches CITROEN y PEUGEOT 1.6 HDI 66 KW
Descripción de la pieza
Este arnés de motor principal está diseñado para coches Citroën y Peugeot y es una pieza clave del cableado del motor. Garantiza la conexión de elementos eléctricos individuales en el compartimento del motor y la correcta transmisión de señales y potencia entre los componentes.
La pieza se busca principalmente según las marcas originales, por lo que los códigos 9687146480 y 658535 son especialmente importantes. Para los mecánicos de automóviles y los reparadores de viviendas, es esencial comparar cuidadosamente los conectores, la longitud de las ramas del arnés y el diseño general con la pieza existente en el automóvil.
El mazo de cables del motor es importante para el buen funcionamiento de los circuitos eléctricos del motor. Si el paquete original está dañado, pueden producirse fallos de comunicación, funcionamiento irregular de las piezas conectadas o problemas provocados por interrupciones o cortocircuitos en la línea.
Información técnica
- Fabricante: Stellantis Citroën Peugeot
- Modelo: Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee
- Otros números: 9687146480, 658535, PFN
Códigos de producto
- Códigos de producto: 9687146480, 658535
- Modelos: Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee
Recomendaciones de instalación
Generalmente y típicamente para este tipo de pieza, el procedimiento exacto para reemplazar el mazo de cables del motor depende del diseño específico del automóvil y de la gama de componentes conectados. En el caso de una pieza usada, siempre es necesario comparar con mucho cuidado su diseño con la pieza desmontada.
1) Antes del montaje
- Compruebe el estado general del haz, especialmente el aislamiento de los cables, conectores, pestillos, casquillos y lugares de posible abrasión.
- Compare los números de pieza 9687146480 y 658535 con el volumen anterior si son legibles en la pieza original.
- Verifique la correspondencia entre la longitud de las ramas individuales, la forma de los conectores y el método de fijación.
- Compruebe si las clavijas de los conectores están dobladas, sucias o sueltas.
- Antes de empezar a trabajar, desconecte la batería y asegure el vehículo contra movimientos no deseados.
2) Herramientas y materiales necesarios
- Juego básico de herramientas manuales
- Palanca o herramienta de plástico para aflojar suavemente cubiertas y sujetadores
- Lámpara de trabajo
- Agente limpiador para contactos eléctricos
- Correas o cierres correspondientes al accesorio original
- Guantes protectores
3) Procedimiento de montaje paso a paso
- Desconecta la batería y espera un tiempo prudencial antes de realizar trabajos en la instalación eléctrica.
- Acceda al cableado del arnés del motor original retirando cubiertas u otras piezas obstructoras según el diseño específico del automóvil.
- Documente cuidadosamente el recorrido del volumen antiguo, idealmente con fotografías antes del desmontaje.
- Desconecte todos los conectores uno por uno sin dañar los pestillos ni las clavijas.
- Suelte todos los soportes, abrazaderas y puntos de fijación del paquete antiguo.
- Retire el paquete original y coloque el repuesto junto a él para comparar directamente las sucursales y terminales individuales.
- Pase el nuevo paquete por la misma ruta que la pieza original, asegurándose de que no esté torcido ni estirado excesivamente en ninguna parte.
- Conecte secuencialmente todos los conectores en su lugar y verifique que los fusibles estén correctamente asentados y encajados.
- Fije el paquete en todos los soportes originales y manténgalo a una distancia segura de lugares donde exista riesgo de estrés térmico o mecánico.
- Compruebe que ninguna parte del cableado esté pellizcada, irritada o en contacto con piezas móviles.
- Vuelva a instalar todas las cubiertas retiradas y las piezas relacionadas.
- Conecte la batería y realice una verificación funcional básica de los sistemas eléctricos relacionados con el motor.
-
4) Comprobaciones posteriores al montaje y prueba de manejo/verificación de funcionamiento
- Compruebe que el compartimento del motor no contiene piezas sueltas del cableado.
- Verifique que todos los conectores y clips estén correctamente asentados.
- Después de poner el vehículo en funcionamiento, observe si hay fallos en las funciones eléctricas o comportamiento irregular de los componentes conectados.
- Después de una breve prueba de manejo, verifique visualmente el mazo de cables y su conexión nuevamente.
5) Los errores de montaje más comunes + cómo evitarlos
- Intercambio de conectores: antes de desconectar, marca los conectores o toma una foto de todo.
- Montaje del arnés insuficiente: restaure siempre todos los soportes originales para evitar que el cableado se desplace debido a la vibración.
- Daños en los pestillos del conector: no suelte los conectores a la fuerza, sino de la manera correcta mediante el fusible o el pestillo.
- Tendido inadecuado del cableado: respete el tendido original para evitar la abrasión o el estrés térmico.
- Montaje sin una inspección minuciosa de la pieza usada – antes de la instalación, compruebe siempre el estado del aislamiento, los conectores y la integridad del paquete.
Razones por las que la pieza está dañada
- Estrés térmico a largo plazo en el compartimento del motor
- Vibración y sacudidas mecánicas repetidas durante el funcionamiento
- Abrasión del cableado contra las piezas circundantes debido a una mala fijación
- Daños a conectores y pestillos durante un desmontaje incorrecto
- Acción de la humedad, aceite y suciedad sobre aislamientos y contactos
- Sobrecalentamiento o cortocircuito local en la sección de cableado
