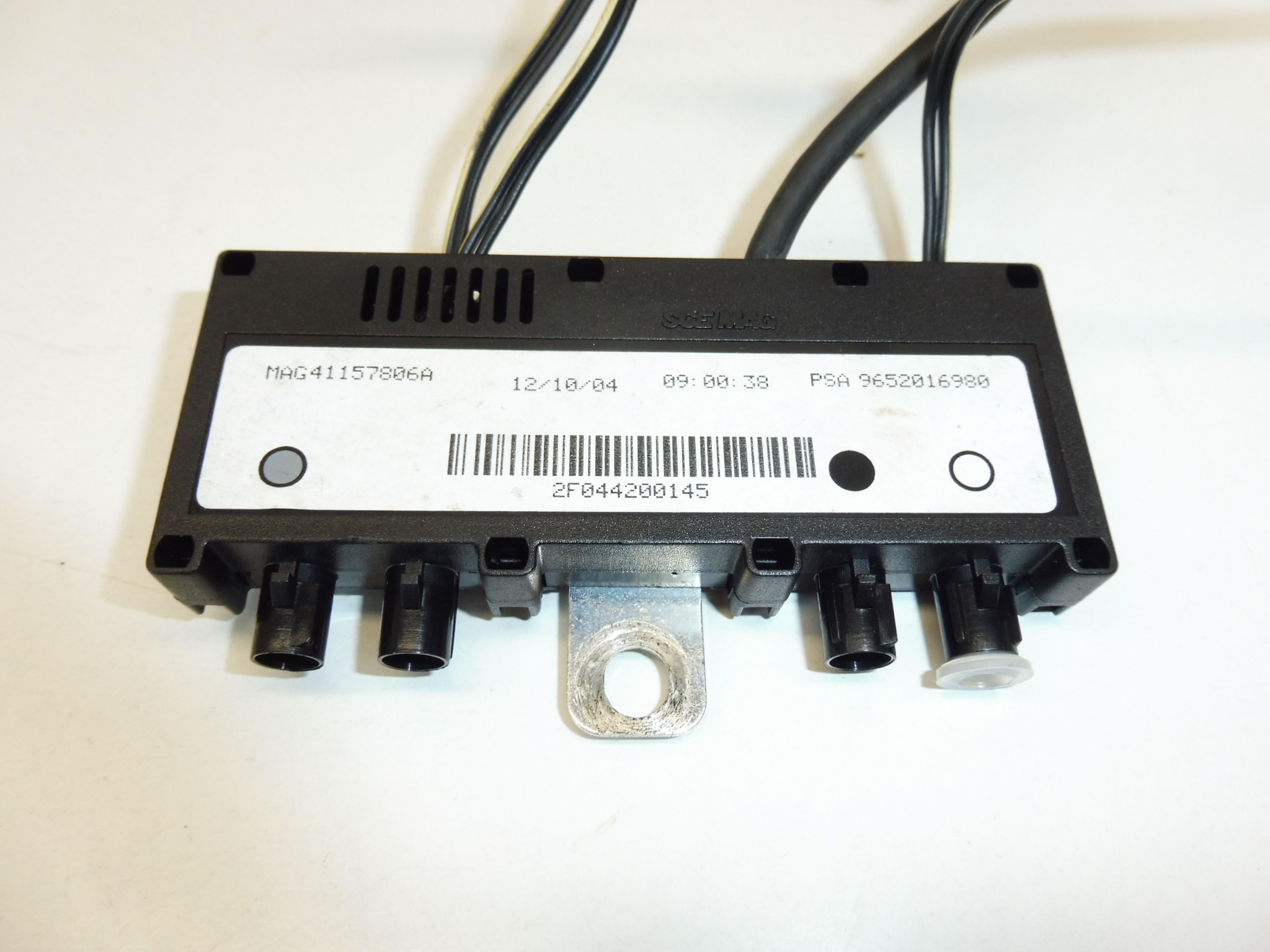

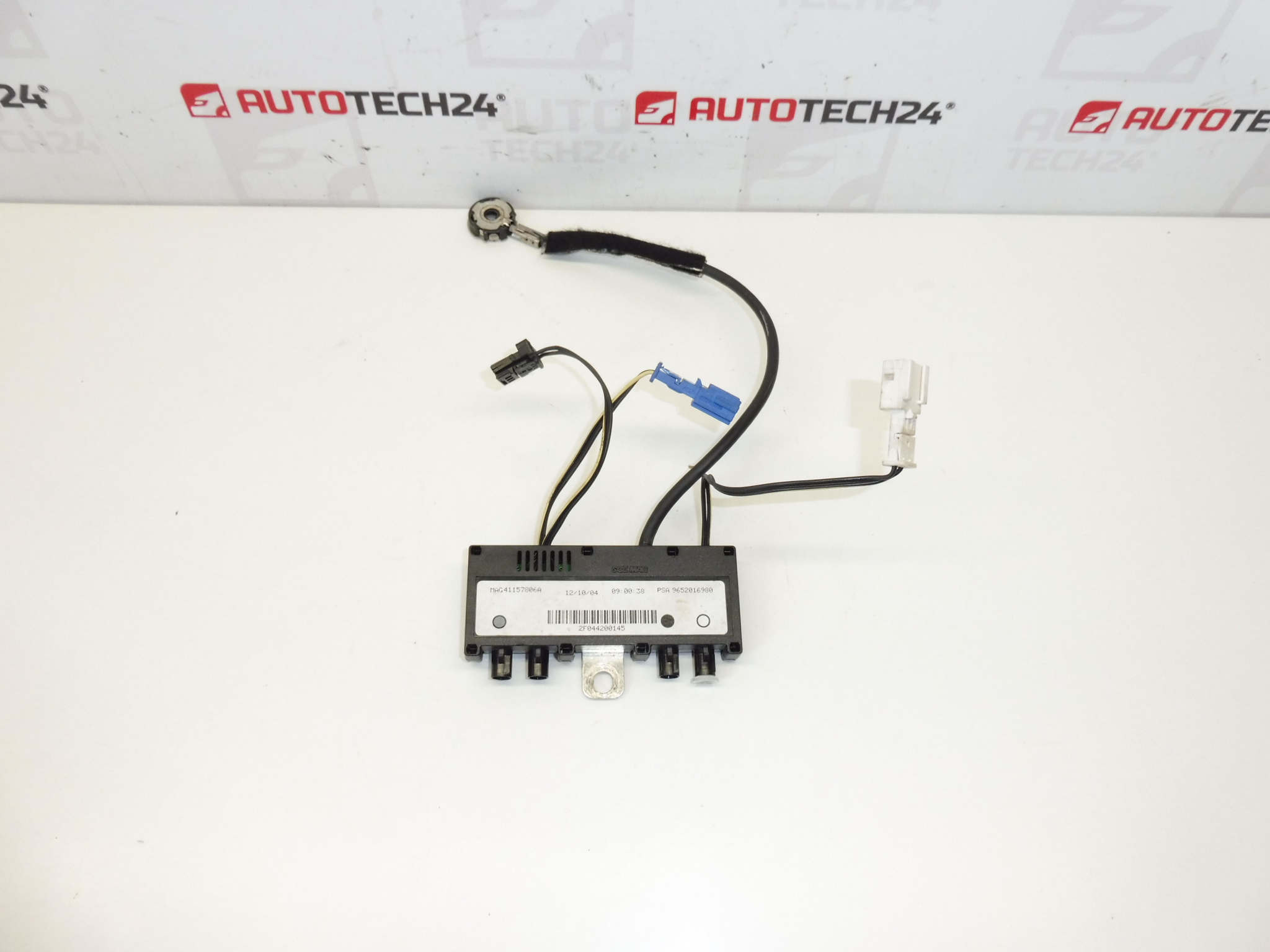

Modulo antena Peugeot 307 CC 9652016980 6561R5

Módulo de impedancia de antena, adaptador de impedancia para coches PEUGEOT 307 CC

Descripción de la pieza

Este módulo de antena (adaptador de impedancia) se utiliza para ajustar la impedancia en el sistema de antena del automóvil para garantizar una transmisión adecuada de la señal a la radio del automóvil. Es indicado como repuesto en caso de mal funcionamiento en la recepción de la radio o en la sustitución de la autorradio y accesorios, donde sea necesario mantener la correcta conexión y funcionamiento de la antena.

En la práctica, este tipo de pieza se busca a menudo por los números de producto 9652016980 y 6561R5; gracias a esto, puede comparar fácilmente la coincidencia con la pieza existente en el automóvil.

Información técnica

• Fabricante: Stellantis (Citroën / Peugeot)
• Modelo: Peugeot 307 CC
• Otros números: no especificado

Códigos de producto

• Códigos de producto: 9652016980, 6561R5

Recomendaciones de instalación

Generalmente/típicamente para módulos de antena y adaptadores de impedancia en la línea de radio/antena del automóvil, el diseño y la ubicación exactos pueden variar según el equipo y el cableado del automóvil. Considere el procedimiento a continuación como una guía práctica para este tipo de piezas.

1) Antes del montaje

• Compare la pieza antigua y la nueva: códigos 9652016980 / 6561R5, forma del conector, número y tipo de entradas/salidas, método de montaje.
• Compruebe el estado de los conectores (pasadores doblados, oxidación) y del cableado (aislamiento dañado, roturas).
• Si el problema fue una recepción débil o fluctuante, verifique también el cable de la antena y la conexión al chasis (normalmente la fuente del fallo).

2) Herramientas y materiales necesarios

• Juego básico de destornilladores y carracas (según diseño de las tapas interiores)
• Palanca de plástico para retirar los paneles (para no dañar los plásticos)
• Limpiador de contactos eléctricos (para conectores)
• Paño seco, posiblemente cinta/cintas aislantes para fijar el cableado

3) Procedimiento de montaje paso a paso

1. Apague el contacto y, por seguridad, desconecte la batería (normalmente el polo negativo).
2. Obtenga acceso a la pieza: desmonte las cubiertas/paneles necesarios alrededor de la radio del automóvil o la línea de antena (según el diseño específico).
3. Tome una fotografía de la conexión original de los conectores para evitar confusiones durante el reensamblaje.
4. Desconecte los conectores del módulo de antena antiguo (no tire de los cables; suelte los fusibles del conector si están presentes).
5. Compruebe los conectores y, si es necesario, límpielos suavemente con un limpiador de contactos y déjelos airearse.
6. Retire el módulo antiguo del soporte (a presión/tornillo, según la versión).
7. Instale el nuevo módulo en el soporte de modo que el cableado no se estire ni se doble en curvas cerradas.
8. Conecte los conectores en el mismo orden que la pieza original; compruebe que los conectores estén completamente asentados y que los fusibles estén asegurados.
9. Organiza el cableado y asegúralo para que no haga ruido ni roce contra los bordes.
10. Vuelva a instalar las cubiertas/adornos retirados.
11. Conecte la batería.

• 4) Comprobaciones posteriores al montaje y prueba de manejo/verificación del funcionamiento

  • Verifique la funcionalidad de la radio: pruebe la recepción de múltiples estaciones y la estabilidad de la señal.
  • Compruebe si hay crujidos o ruidos al conducir (pueden indicar un mal contacto o un conector suelto).
  • Después de un recorrido corto, comprueba nuevamente que todo esté bien sujeto y que no quede nada suelto.

  5) Los errores de montaje más comunes + cómo evitarlos

  • Conectores conmutados o no encajados → tome fotografías del estado original, siempre verifique físicamente el asiento después de la conexión.
  • Tirando de los cables al desconectar → suelte siempre el conector por el cuerpo, no por los cables.
  • Oxidación de contactos → limpiar antes del montaje, tratar los pines dañados antes de conectar.
  • Mal cableado (roturas, pellizcos de la tapa) → pase los cables libremente, sin bordes cortantes ni presiones.

  Razones por las que la pieza está dañada

  • La humedad y la oxidación en los conectores o en el lugar de instalación provocan un deterioro de los contactos y pérdidas de señal.
  • Daños mecánicos en el cableado (pellizcados, rotos, tirados) al desmontar el interior o la radio.
  • Intervención no profesional en el sistema de audio: adaptadores/conexiones inadecuados pueden provocar un mal funcionamiento o una recepción inestable.
  • Envejecimiento de los materiales y desgaste de los conectores (aflojamiento, pérdida de presión de contacto).
