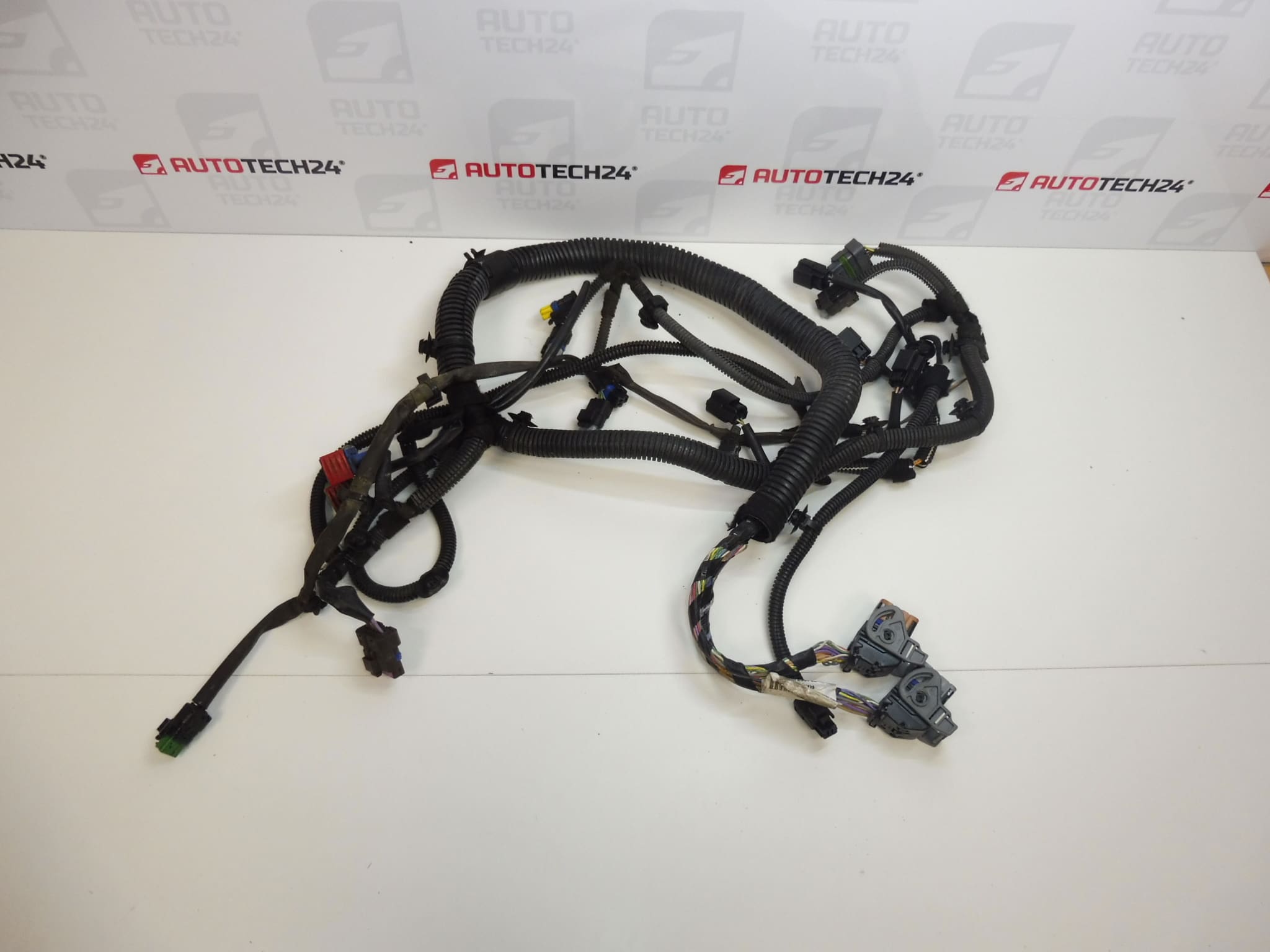

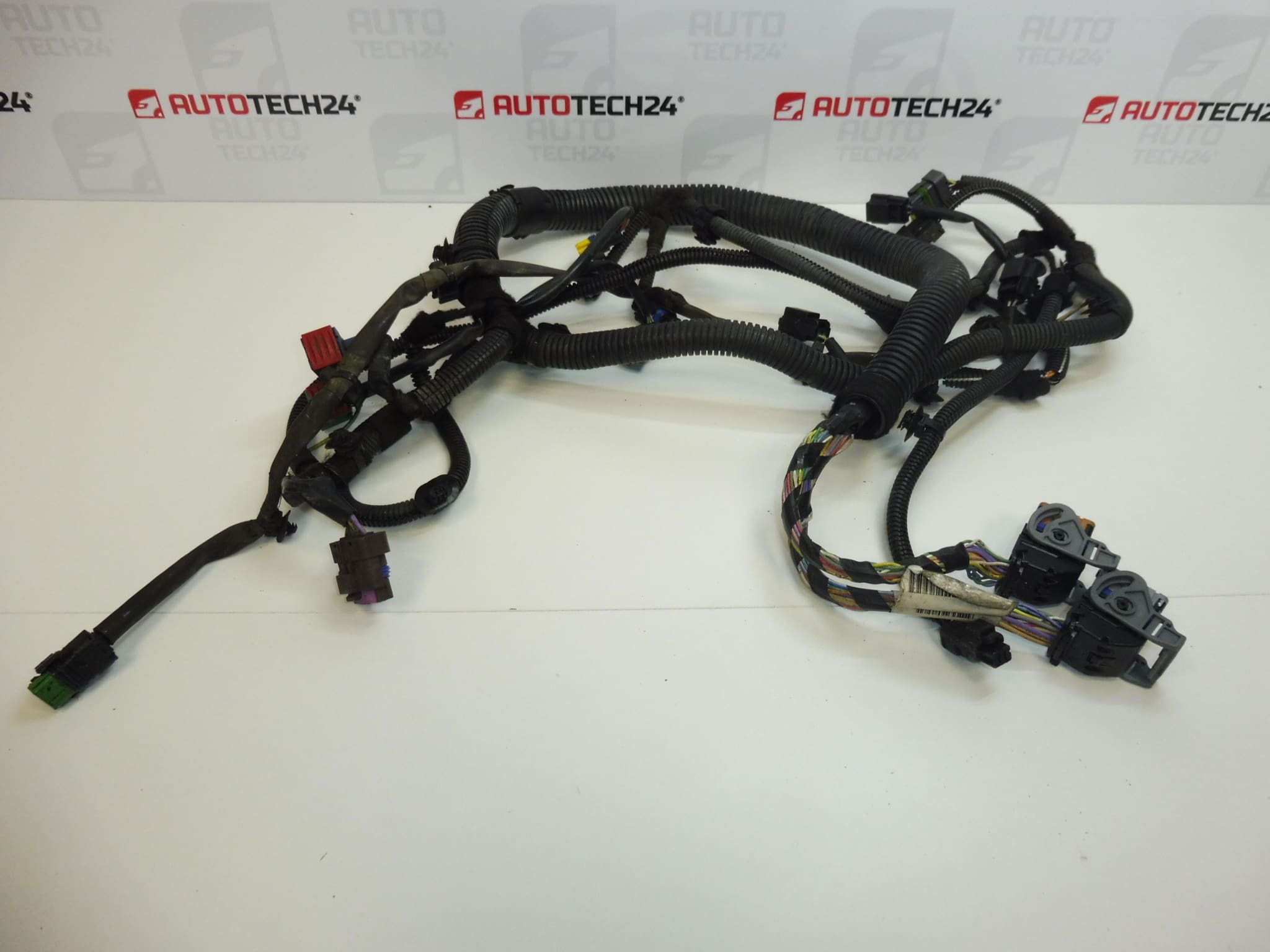

Mazo de cables del motor Citroën Peugeot 2.0 16V RFJ 9658495380 6558ZA

Mazo de cables del motor Citroën Peugeot para motores 2.0 16V RFJ
Procede de un PEUGEOT 307 CC de 2005

Descripción de la pieza

El mazo de cables del motor usado Citroën Peugeot 2.0 16V RFJ con las referencias 9658495380 y 6558ZA sirve para conectar eléctricamente los componentes del motor y transmitir tanto la alimentación como las señales. Es una opción adecuada para reparar la instalación eléctrica del motor dañada, siempre que coincida con la configuración del mazo original.

La pieza procede de un PEUGEOT 307 CC del año 2005. Al elegirla, tenga en cuenta no solo la designación del motor, sino, sobre todo, las referencias del producto, la disposición de las ramificaciones y el diseño de los conectores. Sustituir el mazo por uno compatible puede ser una solución más práctica que realizar reparaciones locales repetidas en un cableado con daños extensos.

Información técnica

• Fabricante: en la documentación figura Stellantis / CITROEN PEUGEOT; no se indica el fabricante del propio mazo.
• Modelo: Citroën C4, Peugeot 206, Peugeot 307: designaciones tomadas de las etiquetas del producto.
• Procedencia de la pieza: PEUGEOT 307 CC, año 2005.
• Motor: 2.0 16V RFJ.
• Tipo de pieza: mazo de cables del motor.
• Estado: pieza de automóvil usada.
• Otras referencias: no se indican.
• Designación adicional de la documentación: NFP.

Los modelos indicados no confirman que la configuración del mazo sea idéntica en todas sus variantes. Lo decisivo es que la referencia y el diseño coincidan con los de la pieza que se va a sustituir.

Códigos de producto

• Códigos de producto: 9658495380, 6558ZA.

Ambas referencias le servirán para buscar el mazo de cables del motor y compararlo con el cableado original. Compare también los conectores, la disposición de sus contactos y el recorrido de cada ramificación.

Recomendaciones de montaje

En general, para este tipo de pieza: la sustitución del mazo de cables del motor requiere identificar cuidadosamente las conexiones y mantener el recorrido correcto del cableado. El siguiente procedimiento es general; los pasos exactos de desmontaje, el acceso a los conectores y el procedimiento de desconexión y conexión de la batería dependen del modelo y la versión concretos del vehículo. Siga la documentación de servicio del fabricante.

1) Antes del montaje

• Compare las referencias del producto, el número y la forma de los conectores, su codificación mecánica, la disposición de los contactos, las longitudes de las ramificaciones y los puntos de fijación.
• Inspeccione el aislamiento, las fundas protectoras, los elementos de bloqueo y los contactos. Busque grietas, rozaduras, corrosión, señales de sobrecalentamiento y manipulaciones inadecuadas.
• Compruebe la causa de los daños en el cableado original. Un cortocircuito no solucionado, una fuga de líquido o un recorrido inadecuado también pueden dañar el mazo de sustitución.
• Fotografíe el recorrido original del cableado e identifique las conexiones antes de desconectarlas.

2) Herramientas y materiales necesarios

• Herramientas manuales habituales adecuadas para las fijaciones del vehículo concreto.
• Utensilios adecuados para soltar de forma segura los seguros de los conectores y las grapas de sujeción.
• Etiquetas de identificación, una linterna y productos adecuados para limpiar los contactos eléctricos, según sea necesario.
• Un multímetro y, si procede, un equipo de diagnóstico para comprobar posteriormente las funciones eléctricas.

3) Procedimiento de montaje paso a paso

1. Inmovilice el vehículo de forma segura, desconecte el encendido y deje enfriar el motor.
2. Siguiendo el procedimiento del fabricante, espere a que los sistemas electrónicos dejen de funcionar y desconecte la batería.
3. Acceda al cableado desmontando únicamente las cubiertas y los componentes imprescindibles según la documentación de servicio.
4. Documente el recorrido del mazo, la posición de las grapas y las conexiones de cada ramificación. Identifique los conectores similares con marcas diferentes.
5. Libere los seguros y desconecte los conectores uno a uno. Sujételos por el cuerpo, no tire de los cables ni fuerce las conexiones si ofrecen resistencia.
6. Suelte las grapas y cualquier otra conexión del mazo. Retire con cuidado el cableado original sin dañar los componentes circundantes.
7. Coloque ambos mazos uno al lado del otro y vuelva a comparar su configuración. Si detecta diferencias, interrumpa el montaje y determine su importancia.
8. Instale el mazo de sustitución siguiendo el recorrido original. Mantenga la distancia respecto a las partes calientes, móviles y afiladas, y deje la holgura necesaria para el movimiento del motor.
9. Conecte los conectores correspondientes, compruebe que sus seguros estén bloqueados y fije todas las ramificaciones en los soportes previstos. El cableado no debe quedar tenso ni atrapado.
10. Compruebe que todas las conexiones estén realizadas, vuelva a colocar los componentes desmontados y conecte la batería siguiendo el procedimiento indicado por el fabricante.

4) Comprobaciones posteriores al montaje y verificación del funcionamiento

Antes de arrancar, compruebe el recorrido de todo el mazo y todas las conexiones accesibles. Tras conectar el encendido, observe si se produce algún comportamiento inusual. Si todo está en orden, arranque y compruebe el funcionamiento del motor; realice un diagnóstico si es necesario. Si percibe olor a aislamiento sobrecalentado, humo o un funcionamiento irregular, interrumpa la comprobación y averigüe la causa. Realice una breve prueba de conducción solo después de superar satisfactoriamente la comprobación con el vehículo parado. Después, vuelva a inspeccionar la sujeción del cableado.

5) Errores de montaje más frecuentes y cómo evitarlos

• Confusión entre conectores similares: utilice fotografías y marcas de identificación de las conexiones; no se fíe únicamente de su aspecto.
• Seguros sin encajar completamente: compruebe que cada conector esté correctamente asentado y bloqueado.
• Cables atrapados o tensos: antes de colocar las cubiertas, compruebe todas las ramificaciones y su holgura.
• Grapas omitidas: restablezca la sujeción correcta para evitar que el cableado roce o se mueva en lugares inadecuados.
• Avería original sin solucionar: antes de ponerlo en servicio, solucione la causa de los daños, no solo sus consecuencias.

Motivos por los que se daña la pieza

En los mazos de cables del motor, los siguientes factores suelen encontrarse entre las causas habituales de daños. No se trata de una descripción de defectos detectados en esta unidad concreta.

• Calor y envejecimiento del aislamiento, que pueden provocar su endurecimiento y agrietamiento.
• Vibraciones y rozaduras debidas a grapas sueltas o a un recorrido incorrecto del cableado.
• Humedad y suciedad en los conectores, que favorecen la corrosión y empeoran el contacto eléctrico.
• Fugas de líquidos de servicio, que pueden deteriorar los materiales protectores y las juntas de los conectores.
• Cortocircuitos o sobrecargas que provocan el sobrecalentamiento de los cables y los contactos.
• Reparaciones inadecuadas y desmontaje poco cuidadoso, como tirar de los cables, dañar los seguros o realizar empalmes inadecuados.
• Daños causados por roedores, especialmente aislamiento mordido y cables seccionados.
