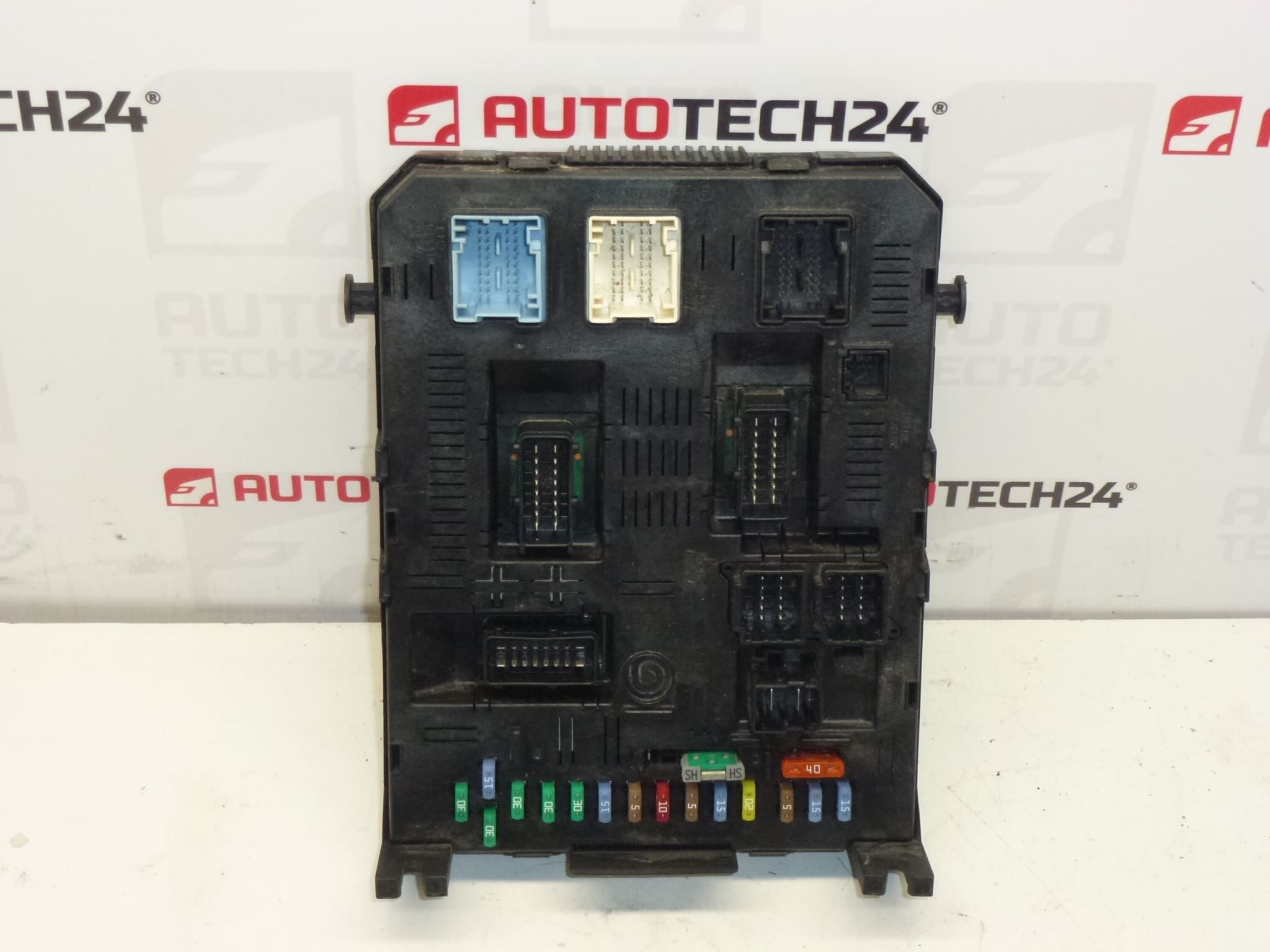

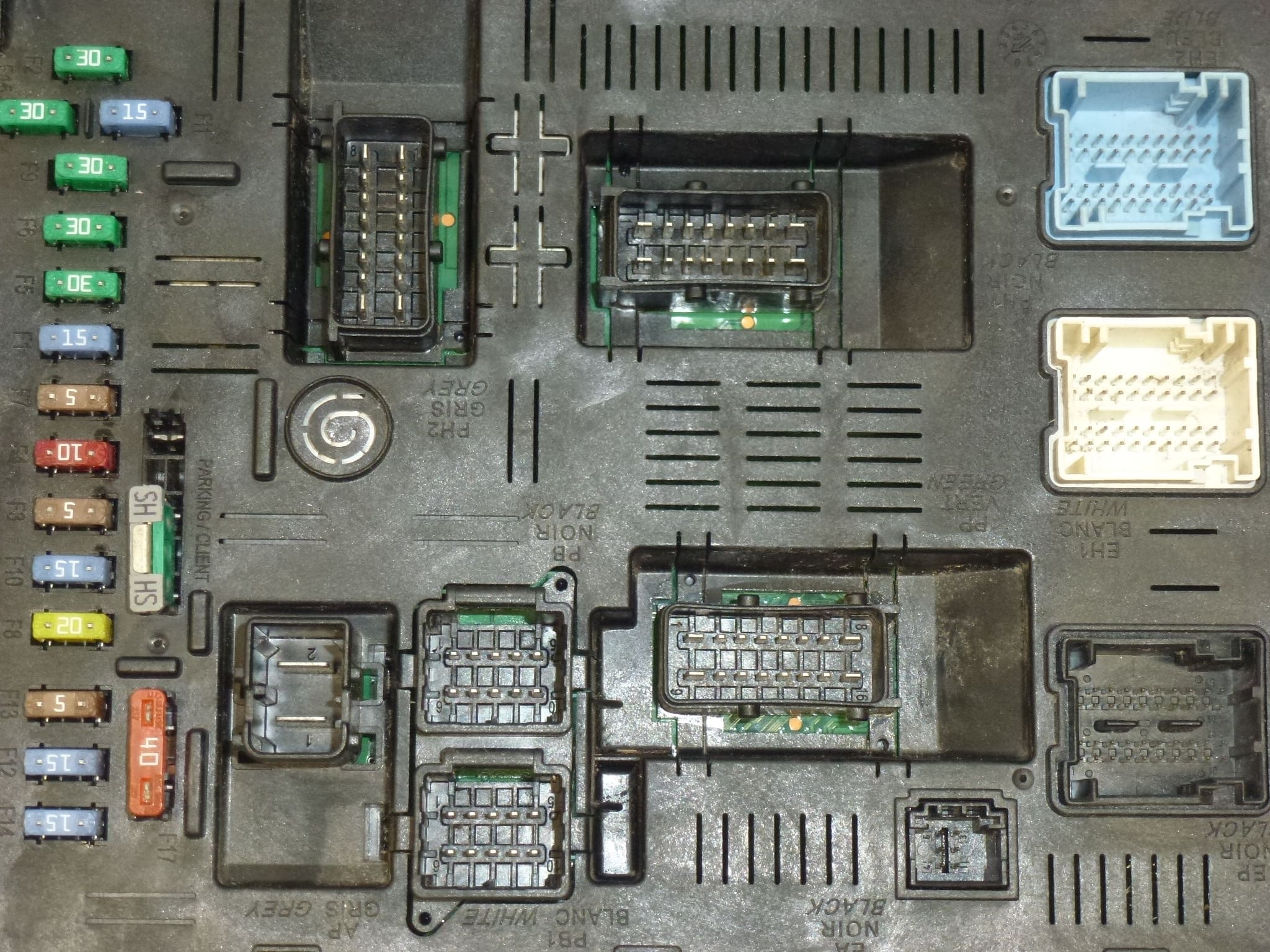

Unidad de control de confort BSI JOHNSON CONTROLS 2004 H05-01. Compatible con modelos Citroën C4, C5 II y Peugeot 307, 407.
La unidad BSI (Bloque de Servicios Inteligente) gestiona las funciones de confort y comunicaciones del vehículo: centralita de luces, limpiaparabrisas, cierre centralizado, avisadores, gestión de relés y alimentación de circuitos auxiliares. En vehículos PSA (Citroën/Peugeot) esta unidad centraliza señales y estados de múltiples módulos, siendo clave para el funcionamiento correcto de numerosos sistemas eléctricos.
Información Técnica
- Fabricante: Johnson Controls
- Modelo: Citroën C4; Citroën C5 II; Peugeot 307; Peugeot 407
- Códigos de Producto: 9661940480; H05-01; 2004
- Otros Números: 1660728480; 1660728780; 1660729180; 6580KH; 6580KJ; 6580GK; 6580CW; 6580Y6; 6580Y5; BOOT 21676031-5B; HARD 28117435-2A; NFP
Ubicación y Reemplazo
La unidad BSI suele estar situada detrás de la guantera o en el panel inferior del salpicadero, junto a la caja de fusibles. Para el desmontaje y montaje básico:
- Desconectar siempre la batería antes de comenzar.
- Retirar la guantera o los paneles inferiores según el vehículo para acceder a la BSI.
- Desconectar con cuidado los conectores múltiples y aflojar los tornillos de sujeción.
- Instalar la nueva unidad, fijar y reconectar los conectores asegurando el buen acoplamiento.
- Proceder a la puesta en marcha y a la programación/codificación si procede (ver sección de codificación).
Montaje y Codificación – Importante
- La unidad es usada y está «emparejada» con el vehículo original (VIN/PIN/llaves).
- Opciones de puesta en servicio:
- Clonación de datos desde la unidad antigua (EEPROM/Flash) – tras la clonación la unidad queda plug and play.
- Virginización y posterior inicialización/telecoding mediante DiagBox (o en línea) + adaptación de llaves.
- Se recomienda que la operación la realice un profesional con equipo de servicio PSA (DiagBox/Lexia/PP2000).
- Antes del desmontaje/montaje desconectar siempre la batería y seguir el procedimiento del fabricante para evitar daños en la unidad.
Recomendaciones de Montaje
- Trabajar en un área limpia y protegida de la humedad. Evitar campos electrostáticos; utilizar pulsera antiestática si dispone de ella.
- Comprobar el estado y limpieza de los conectores; limpiar contactos si es necesario y verificar que los pasadores no estén deformados ni corroídos.
- Verificar fusibles y relés asociados antes y después de la instalación para descartar averías secundarias.
- Tras la instalación, realizar los procedimientos de inicialización/codificación requeridos por el vehículo para garantizar funciones como cierre centralizado y arranque.
Por Qué Falla Con Más Frecuencia
- Entrada de humedad y corrosión en conectores o placa electrónica, especialmente en vehículos con filtraciones o exposición a ambientes húmedos.
- Fatiga térmica y rotura de soldaduras por ciclos continuos de calentamiento/enfriamiento.
- Subidas de tensión, picos eléctricos o fallos en la alimentación que dañan componentes internos (condensadores, reguladores, etc.).
- Vibraciones y movimientos que provocan conexiones flojas o daños mecánicos en el alojamiento y contactos.
Consejos Prácticos Finales
Al reemplazar la BSI, plantee la clonación de la memoria si desea mantener todas las configuraciones y llaves asociadas. Si se instala una unidad «virgen», será necesario realizar telecoding e inicialización con el equipo adecuado para que todas las funciones queden operativas. Realizar una comprobación funcional completa (luces, cierres, limpiaparabrisas, avisadores) antes de entregar el vehículo al cliente o darlo por finalizado.
