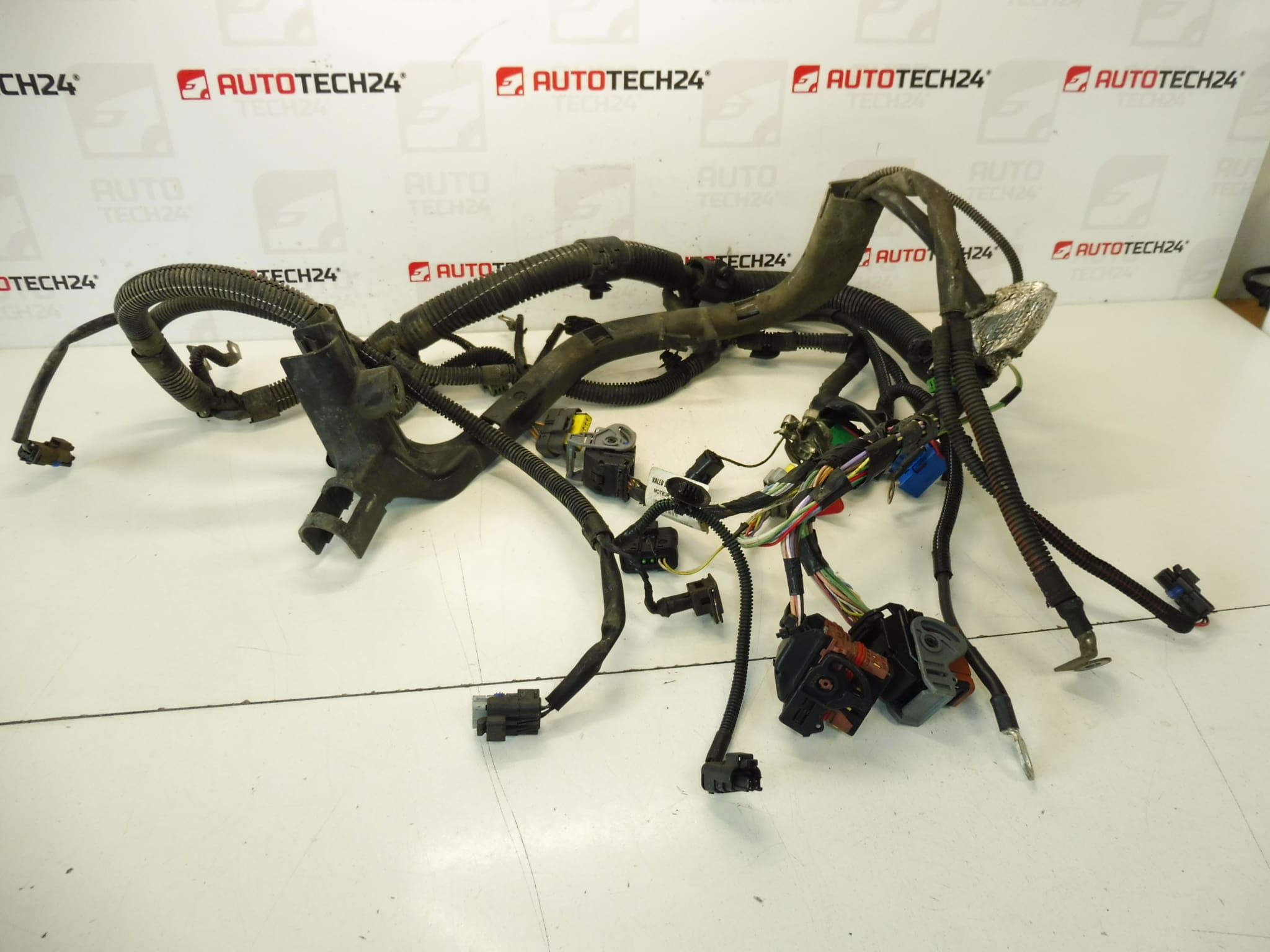

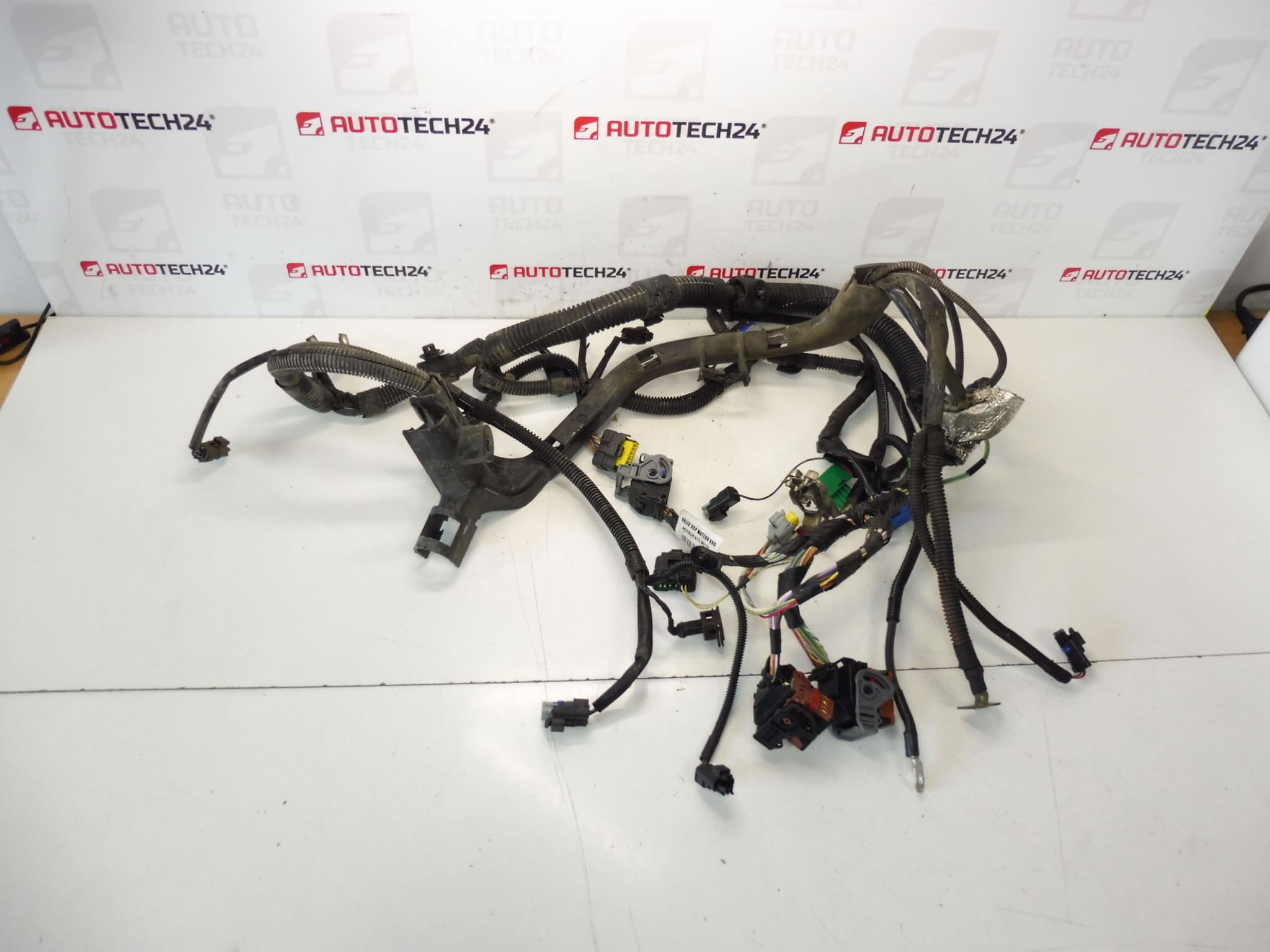

Conjunto completo de cableado del motor para vehículos Citroën y Peugeot con motor 1.6 16V NFU. Procede de un Citroën C4 2008.
Descripción
Arnés de motor completo diseñado para sustituir el cableado principal del vano motor en unidades equipadas con el bloque 1.6 16V NFU. Ideal para talleres y aficionados al bricolaje que necesitan una solución integral: incluye los ramales y conectores principales para sensores, inyectores, bobinas, suministro de energía y toma de masa. Sustituir el arnés permite recuperar comunicaciones eléctricas fiables entre centralitas y componentes, evitando fallos intermitentes y cortocircuitos.
Ventajas para el usuario
- Reemplazo integral que evita la búsqueda y reparación de múltiples cables sueltos.
- Compatibilidad con referencias habituales de PSA, facilitando la identificación por código de pieza.
- Montaje directo en áreas de anclaje originales; reducción del tiempo de diagnosis si el problema era el propio arnés.
- Especialmente útil para automecánicos y aficionados que realizan la reparación por su cuenta.
Cómo se reemplaza
La sustitución del arnés requiere orden y cierta experiencia: siempre desconectar la batería antes de comenzar. Desmonte las protecciones y canalizaciones necesarias para acceder al arnés, desconecte con cuidado todos los conectores (inyectores, bobinas, sensores de posición, masa, alternador, motor de arranque, sensores de admisión) y retire las bridas y soportes antiguos. Coloque el nuevo arnés siguiendo el recorrido original, asegurándolo con clips y bridas en los puntos previstos y comprobando el paso por casquillos y protectores para evitar roces. Antes de cerrar, verifique continuidad en circuitos críticos y realice una prueba eléctrica básica (alimentación y señal).
Motivo por el que la pieza falla con mayor frecuencia
- Daños por abrasión y rozamiento contra elementos metálicos o piezas móviles.
- Exposición a calor excesivo o proximidad a escapes que degrada el aislamiento.
- Contaminación por aceite o fluidos que generan corrosión en los contactos.
- Conectores corroídos o pines doblados por manipulaciones previas incorrectas.
- Daños causados por roedores u otros agentes externos.
Recomendaciones de montaje
- Desconectar siempre la batería antes de cualquier intervención en el arnés.
- Seguir el recorrido original y utilizar los pasacables y bridas adecuados para evitar puntos de tensión.
- Comprobar el estado de los conectores complementarios (sensores, bobinas, masa) y limpiarlos si fuese necesario antes de conectar.
- Asegurar los puntos de fijación para evitar vibraciones y rozaduras posteriores.
- Realizar una verificación funcional tras la instalación: arranque del motor, comprobación de luces de error y pruebas básicas de sensores/actuadores.
Información técnica
- Fabricante: Stellantis / Citroën / Peugeot
- Modelo: Citroën C4 (procedencia: 2008). Compatible con varios modelos PSA equipados con motor 1.6 16V NFU, entre ellos algunas variantes de Peugeot 307.
- Códigos de Producto: 9684875780, 9663466280, 9663466380, 9684875680
- Otros Números: 6564FG, 6569FG
Notas finales
Este arnés es una solución completa para problemas eléctricos ligados al cableado del motor en unidades 1.6 16V NFU. Recomendado para técnicos y aficionados con experiencia básica en electricidad del automóvil. Si existen dudas sobre el procedimiento de montaje, acuda a un taller con equipamiento de diagnosis y herramientas adecuadas.
