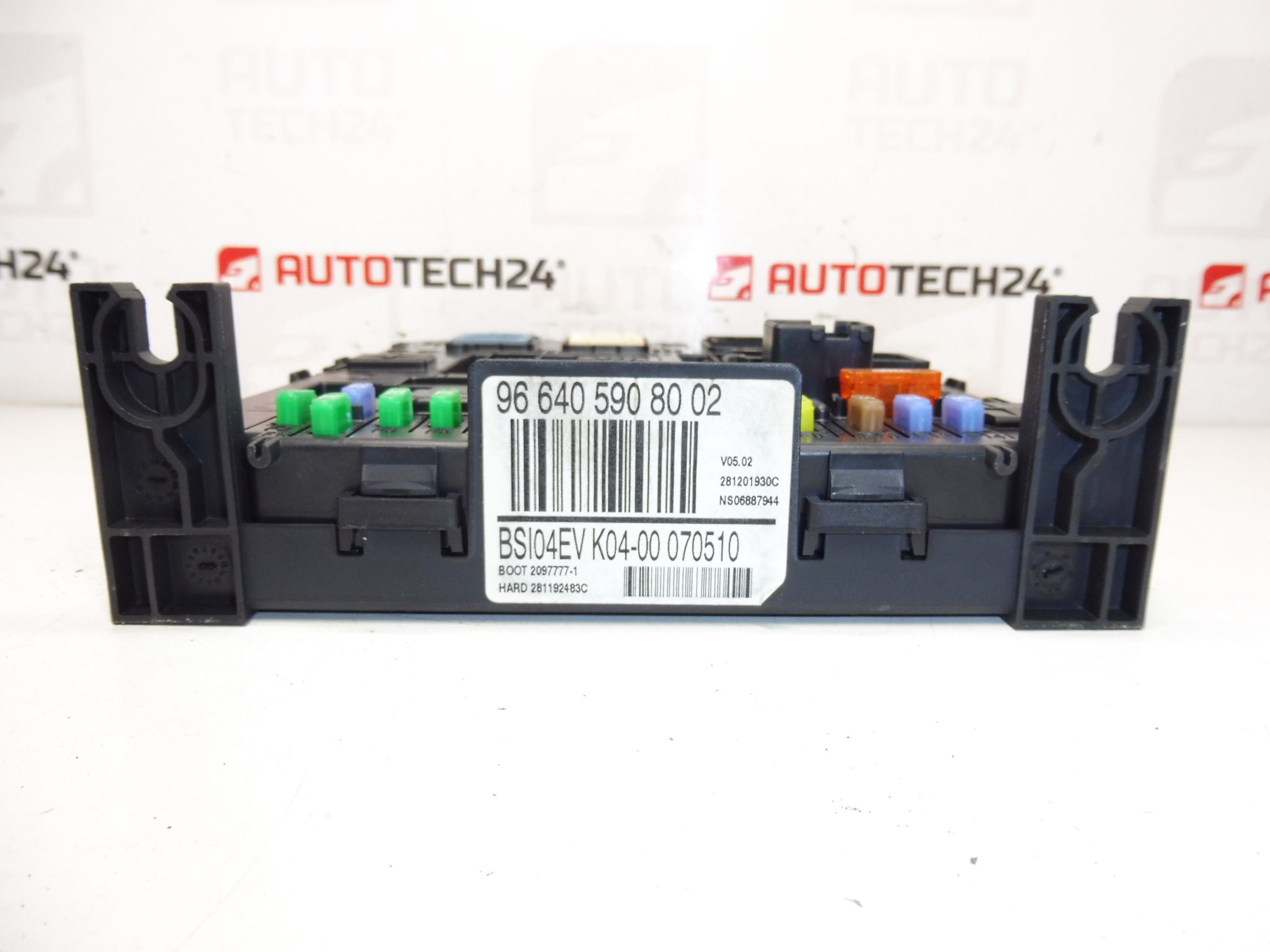

BSI BSI04EV K04-00 JOHNSON CONTROLS CITroën PEUGEOT Del año 2008 Citroën C4 Grand Picasso BOOT 28120836-4 HARD 28119248-3B
Descripción
Unidad BSI (Módulo de Confort) BSI04EV K04-00 compatible con vehículos Citroën/Peugeot, diseñada para gestionar funciones eléctricas y de confort. Esta pieza es buscada frecuentemente por sus números de referencia, por lo que encontrará mejor visibilidad en búsquedas si utiliza códigos como 9664059080, 1663370780 o 657064. Ideal para mecánicos profesionales y aficionados al taller que necesitan una solución fiable para problemas de cerraduras, iluminación, avisadores y comunicaciones internas del vehículo.
Información Técnica
- Fabricante: Johnson Controls (Unidad BSI para Citroën/Peugeot)
- Modelo: Citroën C4 Grand Picasso (Del año 2008)
- Códigos de producto: BSI04EV, K04-00, 9664059080
- Otros números: 02 1663370780, 657064, BOOT 28120836-4, HARD 28119248-3B
Función del Producto
El BSI (Built-in Systems Interface) es el módulo central de confort que coordina sistemas como el cierre centralizado, luces interiores y exteriores, limpiaparabrisas, intermitentes, sensores de puerta, gestión de relés y comunicación en la red CAN del vehículo. También actúa como puerta de enlace entre las unidades de control y, en muchos casos, integra funciones relacionadas con el inmovilizador y el control de la alarma.
Cómo se Sustituye
Antes de cualquier intervención, desconectar la batería. La unidad BSI suele ubicarse detrás de la guantera o en la parte baja del salpicadero en el lado del pasajero. Pasos habituales:
- Retirar la guantera o las cubiertas que protegen el módulo.
- Desconectar con cuidado los conectores eléctricos (presionar pestañas y extraer sin forzar).
- Desatornillar los soportes que fijan la unidad y extraerla.
- Instalar la unidad nueva/recambiada, asegurar los conectores y fijar los tornillos.
- Realizar el procedimiento de puesta en servicio/codificación necesario (ver apartado de Montaje y Codificación).
Montaje y Codificación – Importante
- La unidad es usada y está “emparejada” con el vehículo original (VIN/PIN/llaves).
- Opciones de puesta en servicio:
- Clonado de datos desde la unidad antigua (EEPROM/Flash) – tras el clonado la unidad queda plug and play.
- Virginización y posterior inicialización/telecodificación mediante DiagBox (o en línea) + adaptación de las llaves.
- Se recomienda realizarlo por un técnico con equipamiento de servicio PSA (DiagBox/Lexia/PP2000).
- Antes de desmontar/montar desconectar siempre la batería y seguir el procedimiento del fabricante para evitar daños en la unidad.
Por Qué Falla Más Frecuentemente
Las causas más habituales de fallo en las unidades BSI son la entrada de humedad o condensación, cortocircuitos y picos de tensión en la instalación eléctrica, corrosión de conectores, soldaduras fisuradas por vibraciones y componentes electrónicos deteriorados (condensadores/soldaduras). Un mantenimiento eléctrico deficiente o accesorios montados incorrectamente pueden acelerar estas averías.
Recomendaciones de Montaje
- Realizar la sustitución en un entorno seco y limpio para evitar contaminación del conector.
- Comprobar masa y tensión de batería antes y después de la intervención.
- Proteger conectores con limpiador de contactos y asegurarse de que no haya pines doblados.
- Si se realiza clonado, verificar integridad de EEPROM/Flash y conservar copia de seguridad de los datos originales.
- Tras la instalación y codificación, comprobar el correcto funcionamiento de cerraduras, luces, avisadores y diagnóstico de errores con herramienta compatible.
Observaciones Finales
Este módulo corresponde a la familia BSI04EV y lleva referencias que facilitan la búsqueda y compatibilidad. Su instalación requiere atención a la codificación para recuperar todas las funciones de confort y seguridad del vehículo. Recomendado para talleres y aficionados con experiencia en electrónica del automóvil.
