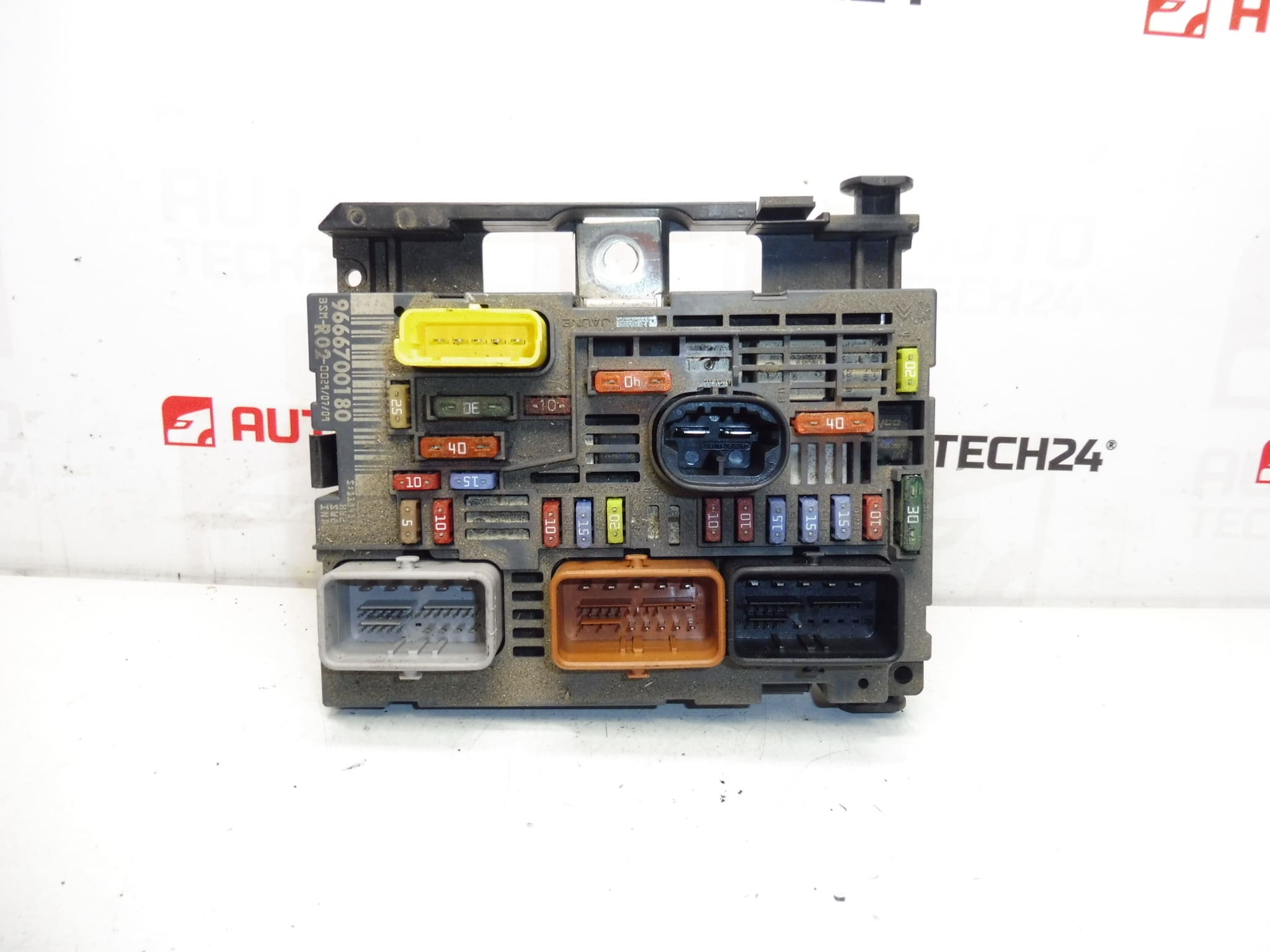

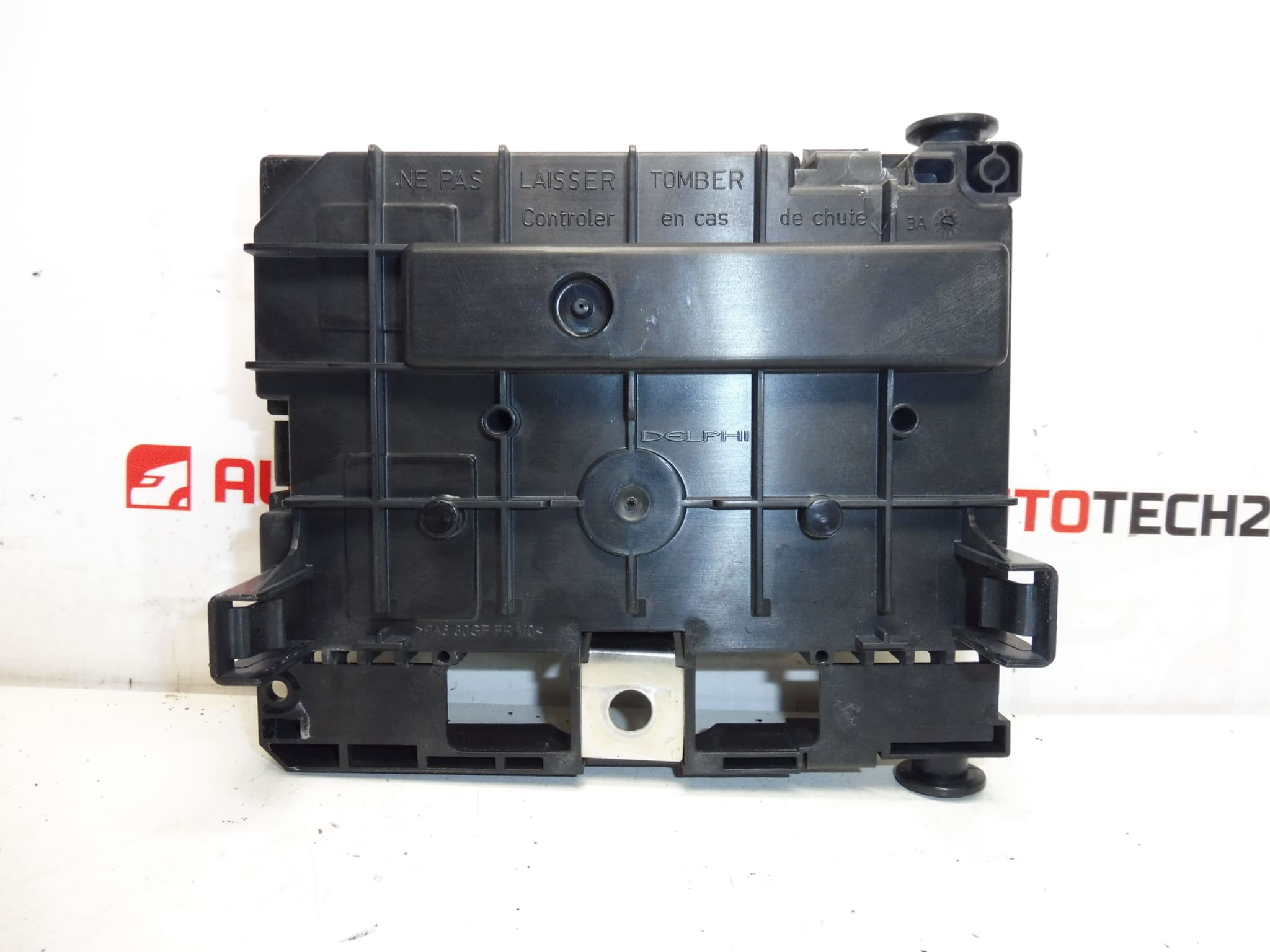

BSM DELPHI R02-00 para vehículos Citroën y Peugeot. Puede tener agrietado alguno de los soportes de la carcasa, lo cual no afecta a la función. La unidad está completamente funcional.
Módulo BSM (Body System Module) para aplicaciones PSA: unidad central de gestión de funciones de carrocería en modelos Citroën y Peugeot. Controla circuitos de alimentación, relés y fusibles para luces, elevalunas, cierre centralizado, señalización y otros equipos eléctricos de confort. Este tipo de unidad se busca frecuentemente por sus códigos 9666700180, 9807028580, 6500FQ y 6500HK, por lo que es habitual encontrarla en despieces y pedidos por referencia directa.
Información técnica
- Fabricante: Delphi (referencia en etiquetado; en algunas variantes figura Siemens)
- Modelo: BSM R02-00
- Códigos de producto: 9666700180, 9807028580
- Otros números: 6500FQ, 6500HK, R02-00
Modelos compatibles
- Peugeot 5008 I
- Citroën C4 Picasso
- Citroën C5 X7
- Peugeot 407
Instalación y sustitución
Localice el BSM según el modelo (habitualmente en la zona del salpicadero, detrás de la guantera o en el vano motor según versión). Pasos generales de sustitución:
- Desconectar la batería antes de cualquier intervención.
- Retirar los embellecedores y tornillos que sujetan la unidad al soporte.
- Desconectar con cuidado los conectores eléctricos, soltando los cierres y retenes.
- Colocar la nueva unidad en su posición, asegurar los tornillos y reconectar los conectores.
- Reconnectar la batería y comprobar funciones (luces, cierre centralizado, elevalunas, avisadores, etc.).
En algunos casos la unidad puede necesitar adaptación o codificación para actuar correctamente con el resto de la electrónica del vehículo; la necesidad depende de la versión y del historial del vehículo.
Recomendaciones de montaje
- Desconectar siempre la batería y esperar unos minutos para evitar daños a la electrónica.
- Trabajar con guantes y usar precauciones ESD para no dañar componentes sensibles.
- Comprobar que los conectores y pines están limpios y sin corrosión; aplicar grasa dieléctrica si procede.
- Si los soportes de la carcasa están agrietados (es habitual), asegurarlos con un anclaje adecuado para evitar vibraciones.
- Verificar fusibles relacionados antes y después de la instalación y realizar una prueba funcional completa.
Motivo más común de fallo
Los fallos más habituales en los BSM son la corrosión por entrada de agua, contactos y pines oxidados, grietas en las soldaduras internas por fatiga térmica, cortocircuitos por sobrecarga y daños en los conectores por vibración o manipulación. En este caso concreto, se menciona grieta en el soporte de la carcasa: es un daño estético que no compromete la electrónica pero conviene asegurar la unidad correctamente al montar.
Comprar un BSM con referencias claras (9666700180, 9807028580, 6500FQ, 6500HK) facilita la búsqueda y reduce riesgos de incompatibilidad. Para un taller o un particular con experiencia, este módulo ofrece una solución inmediata para restablecer las funciones de carrocería en los modelos PSA indicados.
