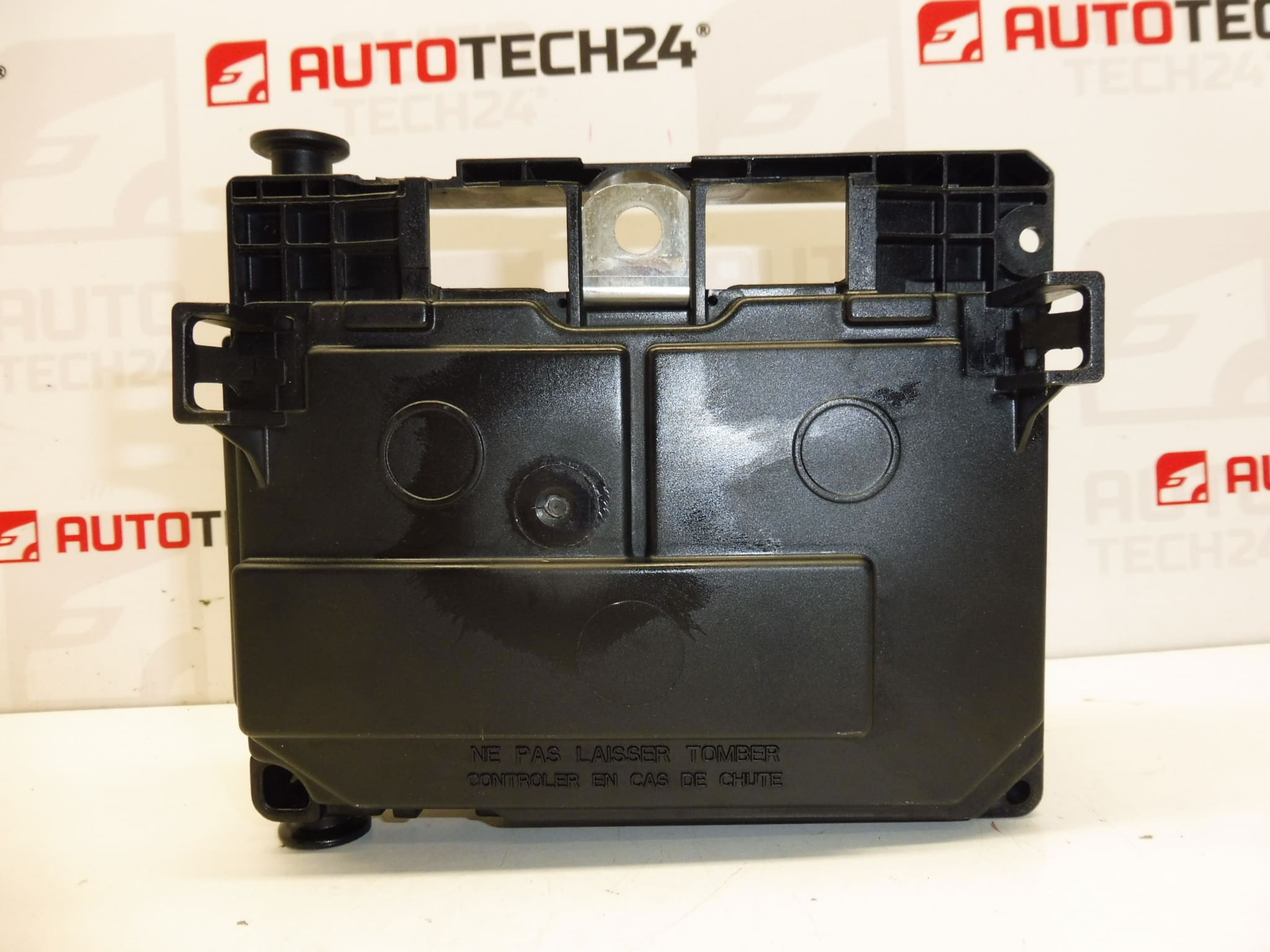

BSM L02-00 Siemens VDO para vehículos Citroën y Peugeot. Puede estar dañado alguno de los soportes, no afecta al funcionamiento.
Unidad BSM (Boîtier de Servitude Moteur) destinada a la distribución eléctrica y control de varios circuitos en vehículos Citroën y Peugeot. Ideal para talleres y aficionados que reparan su propio vehículo, esta unidad gestiona fusibles, relés y señales hacia sistemas del motor y confort. Los códigos asociados (9658070980, 6500AY, S118983009C, L02-00/L09-00) facilitan la búsqueda y la comprobación de compatibilidad en listados y catálogos.
Información técnica
- Fabricante: Siemens VDO
- Modelo: BSM L02-00 / L09-00
- Códigos de producto: 9658070980, 6500AY
- Otros números: S118983009C, L02-00, L09-00
Modelos asociados: Peugeot 407 y otros modelos Citroën/Peugeot que emplean las variantes BSM L02/L09 según los códigos anteriores. Compruebe el número de pieza al buscar repuestos para asegurar la coincidencia exacta.
Función y características
La unidad BSM centraliza la alimentación y el control de múltiples circuitos eléctricos: gestión de relés y fusibles, alimentación de elementos de arranque y accesorios, y distribución segura de la corriente. Está diseñada para integrarse en el compartimento motor y soportar las condiciones habituales del vehículo. Aunque pueda presentar daños en los soportes mecánicos (soportes rotos o agrietados), esto no altera su operatividad eléctrica si los conectores y la placa interna están íntegros.
Cómo se reemplaza
1. Desconectar siempre la batería (polo negativo) antes de iniciar el trabajo.
2. Localizar la BSM en el compartimento motor según el esquema del vehículo y retirar cubiertas protectoras.
3. Desconectar con cuidado los conectores eléctricos liberando las lengüetas de bloqueo.
4. Desatornillar los puntos de fijación y extraer la unidad.
5. Montar la nueva unidad, respetando la posición y asegurando los tornillos con el par adecuado.
6. Reconectar los conectores y la batería.
7. Comprobar el correcto funcionamiento de luces, arranque y sistemas asociados; en caso de funciones faltantes, utilizar equipo de diagnosis para verificar errores.
Recomendaciones de montaje
- Desconectar la batería antes de desmontar la unidad para evitar cortocircuitos y daños electrónicos.
- Manipular la unidad con precaución, evitando golpes y entrada de humedad en los conectores.
- Limpiar los conectores y aplicar compuestos de protección anticorrosión en caso de signos de humedad.
- Si la unidad presenta soportes dañados, sustituir o asegurar la fijación para evitar vibraciones excesivas.
- Tras la instalación, verificar todos los circuitos afectados y borrar/leer códigos de error con una herramienta de diagnóstico si es necesario.
Razones más comunes de fallo
- Entrada de humedad y corrosión en conectores o placas internas.
- Sobretensiones o picos eléctricos por fallos en el alternador o instalaciones auxiliares.
- Fatiga térmica y envejecimiento de componentes electrónicos y soldaduras.
- Daño mecánico por impactos, vibraciones o fijación deficiente.
- Fusibles/relés internos que alcanzan el final de su vida útil por cargas continuas.
Esta unidad es adecuada tanto para profesionales como para aficcionados con experiencia básica en electricidad del automóvil. Al tratarse de un componente clave en la distribución eléctrica, una instalación correcta y la comprobación con equipo de diagnosis aumentan la probabilidad de recuperar todas las funciones del vehículo tras el reemplazo.
