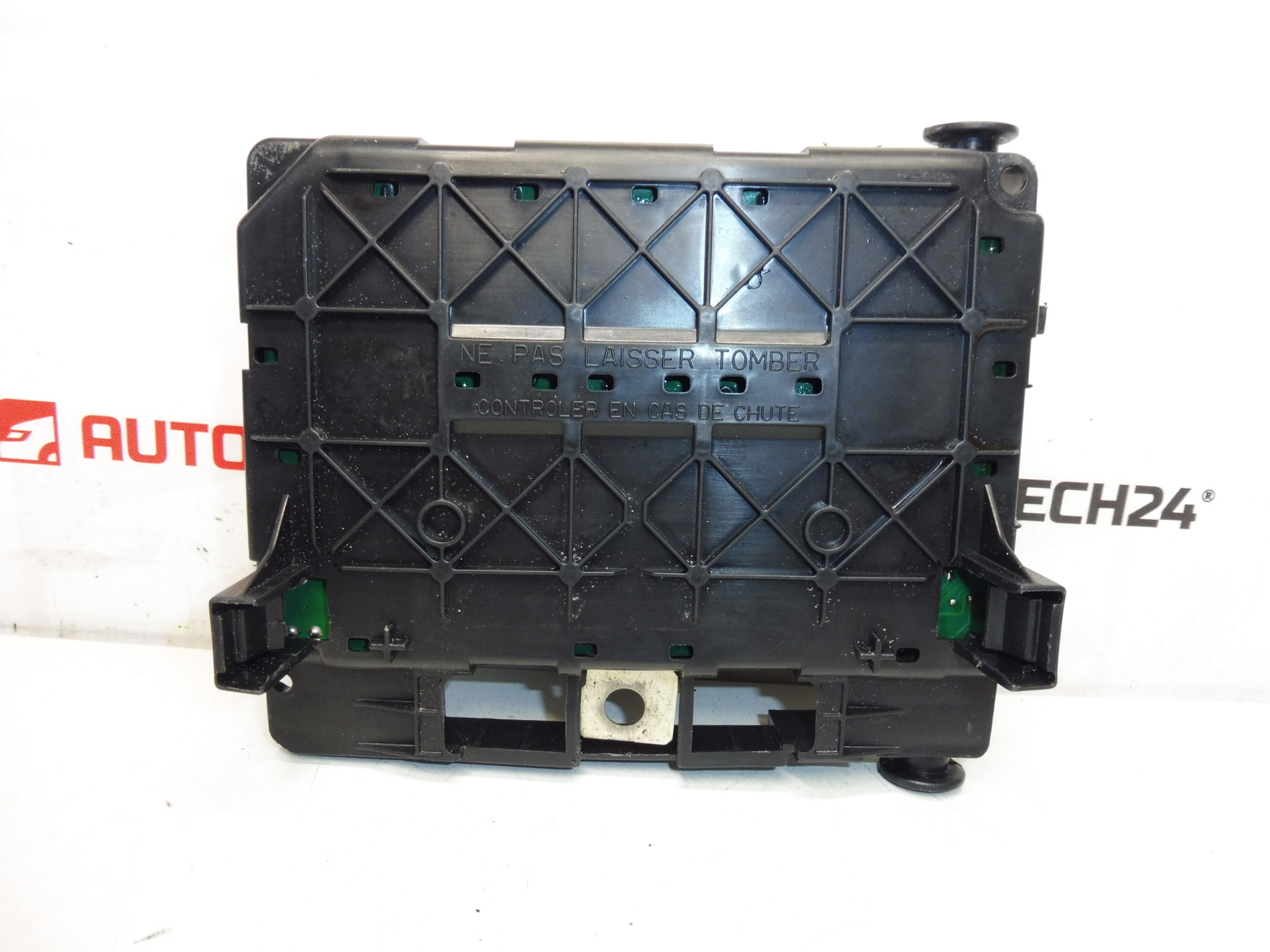

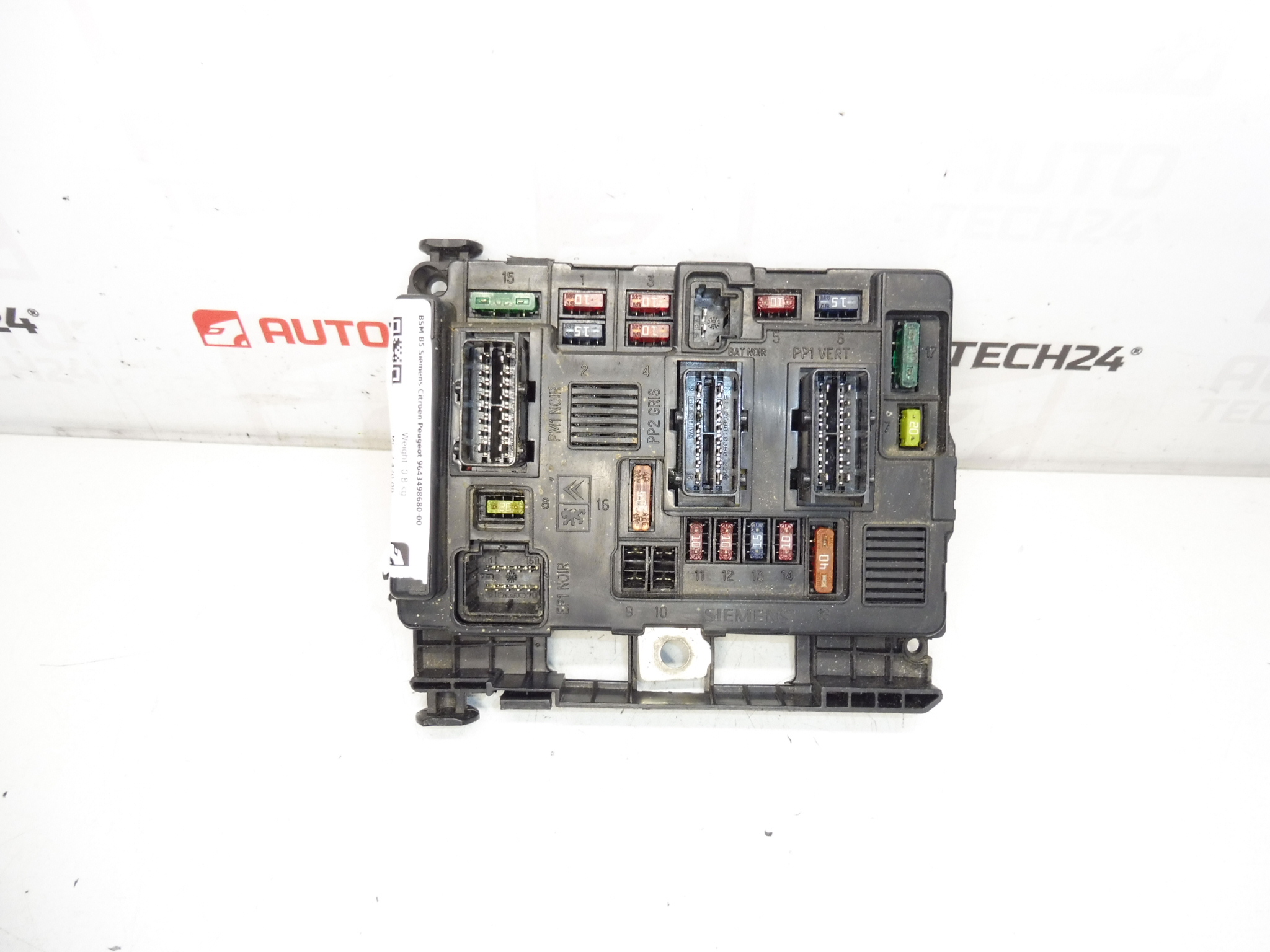

BSM B5 Siemens para vehículos Citroën Peugeot
Unidad BSM B5 fabricada por Siemens, compatible con varias unidades del grupo Stellantis (Citroën/Peugeot). Este módulo de servicio/centralita de motor (BSM) integra fusibles, relés y electrónica de distribución de alimentación para circuitos del habitáculo y motor. Producto frecuente en reparaciones de Peugeot 307 y otros modelos de la misma generación; se busca a menudo por los códigos 9643498680, 9643498680-00 o T118470005.
Información técnica
- Fabricante: Siemens
- Modelo: BSM B5
- Códigos de producto: 9643498680, 9643498680-00, T118470005
- Otros números: F 6500Y3, 6500Y1, 6500Y3
Compatibilidad
Compatible con varios modelos Citroën y Peugeot de la misma época/arquitectura eléctrica. Entre los vehículos más habituales se incluye Peugeot 307. Consultar referencias y números de pieza para comprobar compatibilidad con el modelo y año concreto.
Función y descripción
El BSM (Boîtier de Servitude Moteur) es la caja de servicio que centraliza fusibles, relés y parte de la electrónica de alimentación y protección de circuitos. Regula el suministro a elementos como el sistema de arranque, gestión de ventiladores, mandos eléctricos y señales hacia otras centralitas. Un BSM defectuoso puede provocar fallos eléctricos intermitentes, pérdida de alimentación en circuitos concretos o fallos en el arranque.
Cómo se sustituye
Procedimiento general de sustitución (orientativo):
- Apagar el vehículo y desconectar siempre la batería (polo negativo) antes de iniciar cualquier trabajo.
- Localizar la unidad BSM en el compartimento motor (habitualmente caja de servicio cerca de la batería o paso de rueda, según modelo).
- Retirar cubiertas y tapas de protección; anotar la posición de fusibles y relés si fuera necesario.
- Desconectar conector(es) eléctricos con cuidado y aflojar los pernos de fijación.
- Sustituir la unidad por la nueva, reaplicar tornillería y conectar los conectores hasta el tope evitando doblar pines.
- Recolocar fusibles y relés en su posición original y volver a conectar la batería.
- Comprobar funcionamiento de los circuitos implicados (luces, arranque, ventilador, etc.) y realizar pruebas de arranque y conducción corta.
Recomendaciones de montaje
- Desconectar la batería siempre antes de manipular la unidad para evitar cortocircuitos y daños en la electrónica.
- Comprobar estado de conectores y pines; limpiar corrosión y aplicar grasa dieléctrica si procede para mejorar contacto y protección frente a humedad.
- Asegurarse de que la caja y juntas estén intactas para evitar entrada de agua o suciedad.
- No forzar conectores; usar las herramientas adecuadas y respetar pares de apriete del fabricante.
- Después del montaje, verificar fusibles y relés y realizar una comprobación funcional completa del vehículo.
Por qué falla con más frecuencia
- Entrada de agua y humedad que provoca corrosión en conectores y pistas.
- Vibraciones y fatiga de soldaduras en componentes electrónicos internos.
- Sobretensiones o cortocircuitos que dañan fusibles, relés o elementos electrónicos.
- Desgaste por temperatura y ciclos térmicos en zonas con mala ventilación.
Esta descripción incluye los códigos y referencias más buscadas (9643498680, 9643498680-00, T118470005, 6500Y1, 6500Y3) para facilitar su localización por mecánicos y aficionados que realizan reparaciones por su cuenta.
