BSM B3 DELPHI para vehículos Citroën y Peugeot. Puede haber daño en alguna de las pestañas de sujeción; no afecta a la funcionalidad.
Descripción

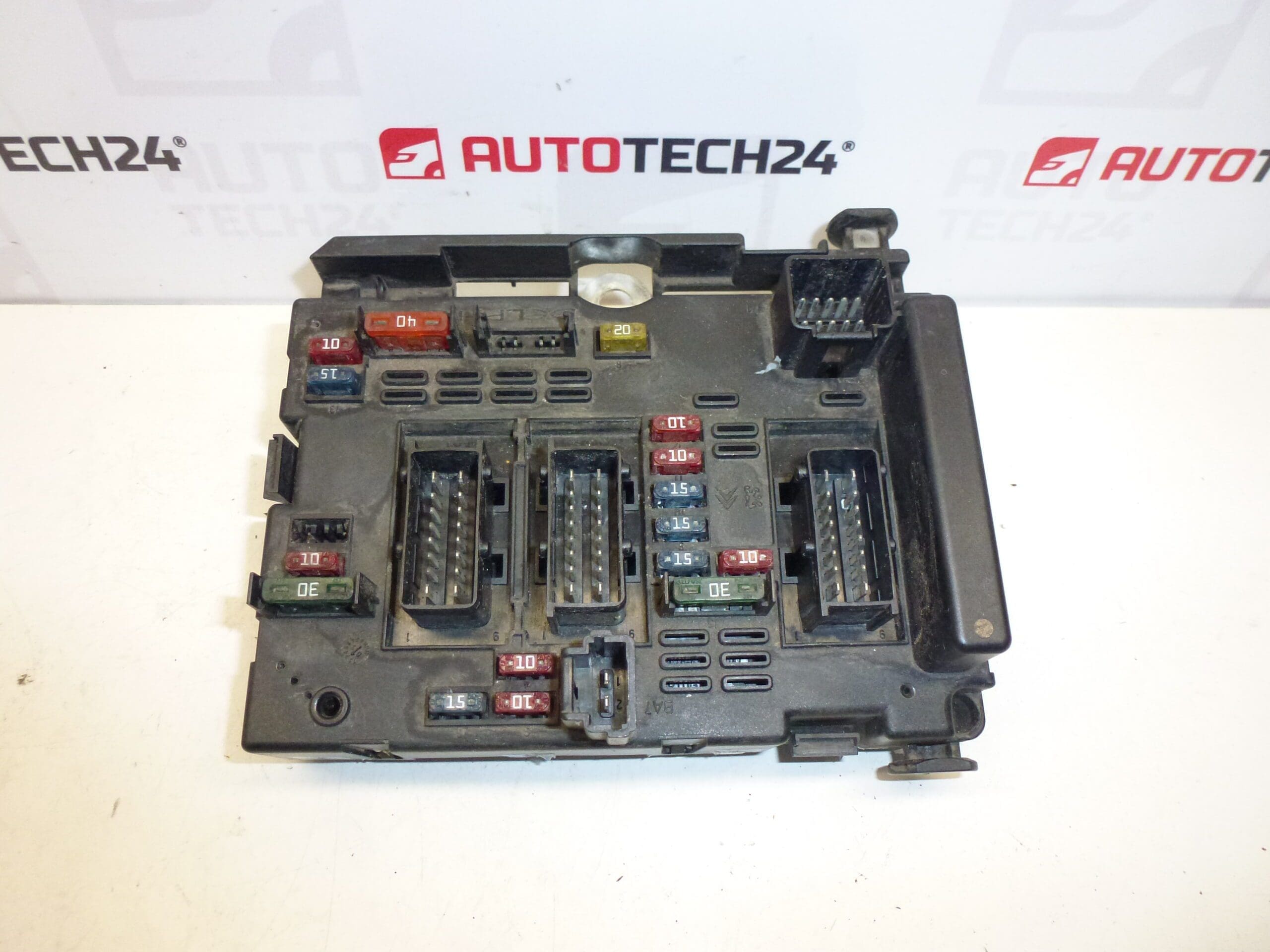

Unidad BSM B3 fabricada por Delphi, destinada a aplicaciones en vehículos Citroën y Peugeot. Este módulo centraliza fusibles, relés y puntos de distribución eléctrica, por lo que suele buscarse por referencias como 9643538080, 9646405280 o 6500Y1. Diseñado tanto para talleres profesionales como para aficionados que realizan reparaciones por su cuenta: fácil de identificar por su número de pieza y por su posición en el vano motor.
Características y Función
El BSM (Boîtier de Servitude Moteur) es una caja de distribución eléctrica que aloja fusibles, relés y conexiones clave del vehículo. Su función principal es proteger y distribuir la alimentación eléctrica a sistemas como el arranque, la gestión de luces, bombas y otros consumidores. Un BSM defectuoso puede provocar fallos eléctricos intermitentes, cortes de suministro a circuitos y problemas en funciones controladas por relés.
Información técnica
- Fabricante: Delphi
- Modelos: Vehículos Citroën y Peugeot equipados con BSM B3

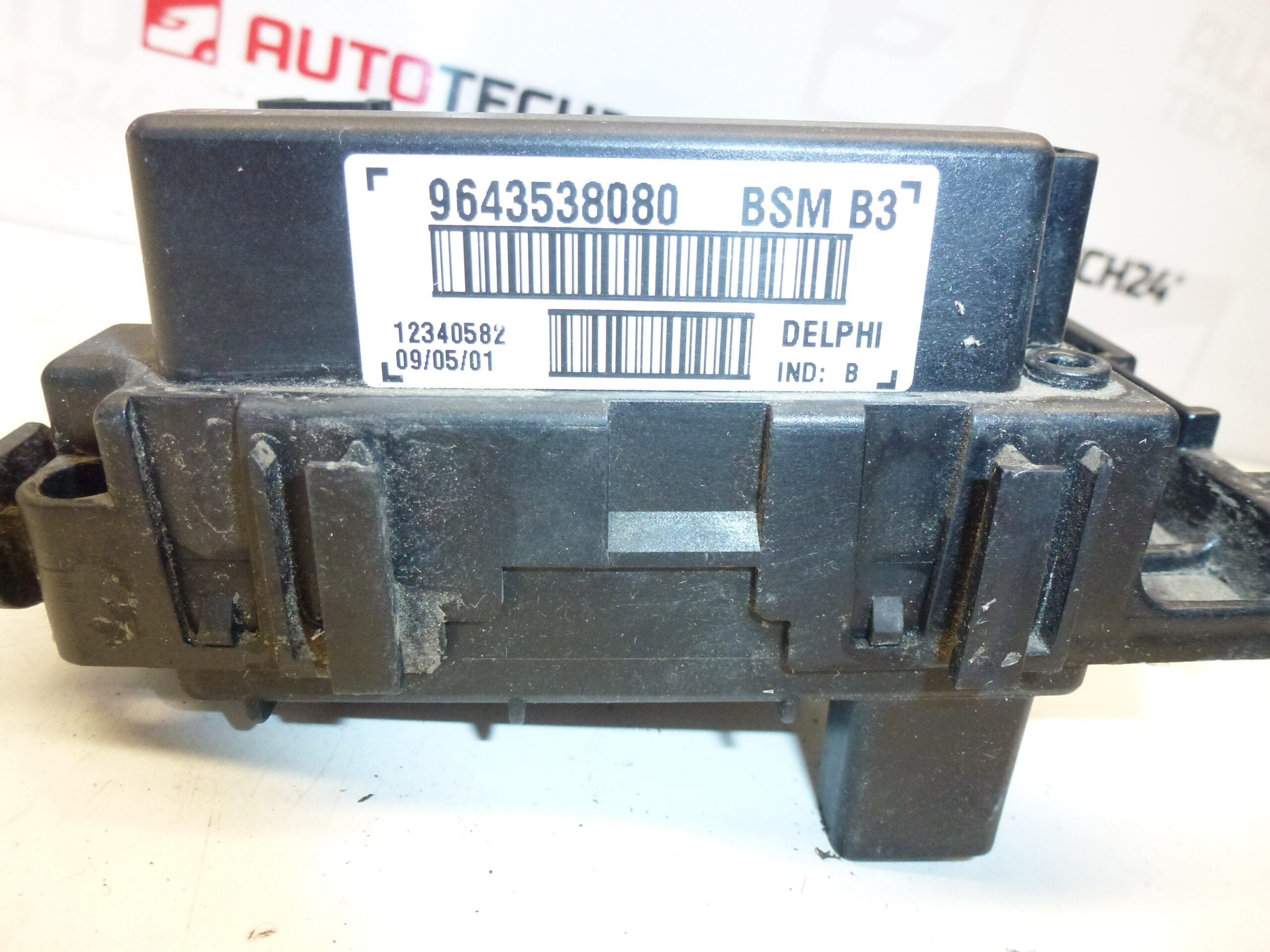

- Códigos de producto: 9643538080
- Otros números: 9646405280, 6500Y1
Montaje
- Desconectar siempre la batería antes de comenzar la intervención.
- Localizar la unidad BSM en el vano motor (suele estar en el lateral del vano o cerca de la batería según el modelo).
- Retirar tapas protectoras y, si procede, extraer fusibles y relés para facilitar el acceso.
- Desconectar los conectores con cuidado accionando los seguros; aflojar los tornillos de fijación y extraer la unidad.
- Colocar la nueva unidad, apretar los fijadores y volver a conectar los conectores hasta oír el clic de enganche.
- Reconectar la batería y comprobar las funciones eléctricas básicas (luces, arranque, ventilador, etc.).
Recomendaciones de montaje
- Revisar visualmente los conectores y terminales: limpiar corrosión y aplicar lubricante dieléctrico si es necesario.
- Sujetar la unidad con los anclajes adecuados; si las pestañas de sujeción están dañadas pero la unidad queda firme, la funcionalidad no se ve afectada.
- Evitar manipulaciones bruscas de los pines de los conectores; verificar la integridad de la instalación eléctrica antes de poner el vehículo en servicio.
Razón más común de fallo
Los BSM suelen fallar por entrada de humedad y corrosión en conectores, cortocircuitos o sobrecargas eléctricas, así como por daños mecánicos debidos a vibraciones o golpes. En muchas unidades pueden apreciarse pestañas o soportes dañados por manipulación previa o por impacto; tal daño normalmente no afecta al funcionamiento eléctrico del módulo, aunque conviene asegurar correctamente el montaje para evitar vibraciones.
