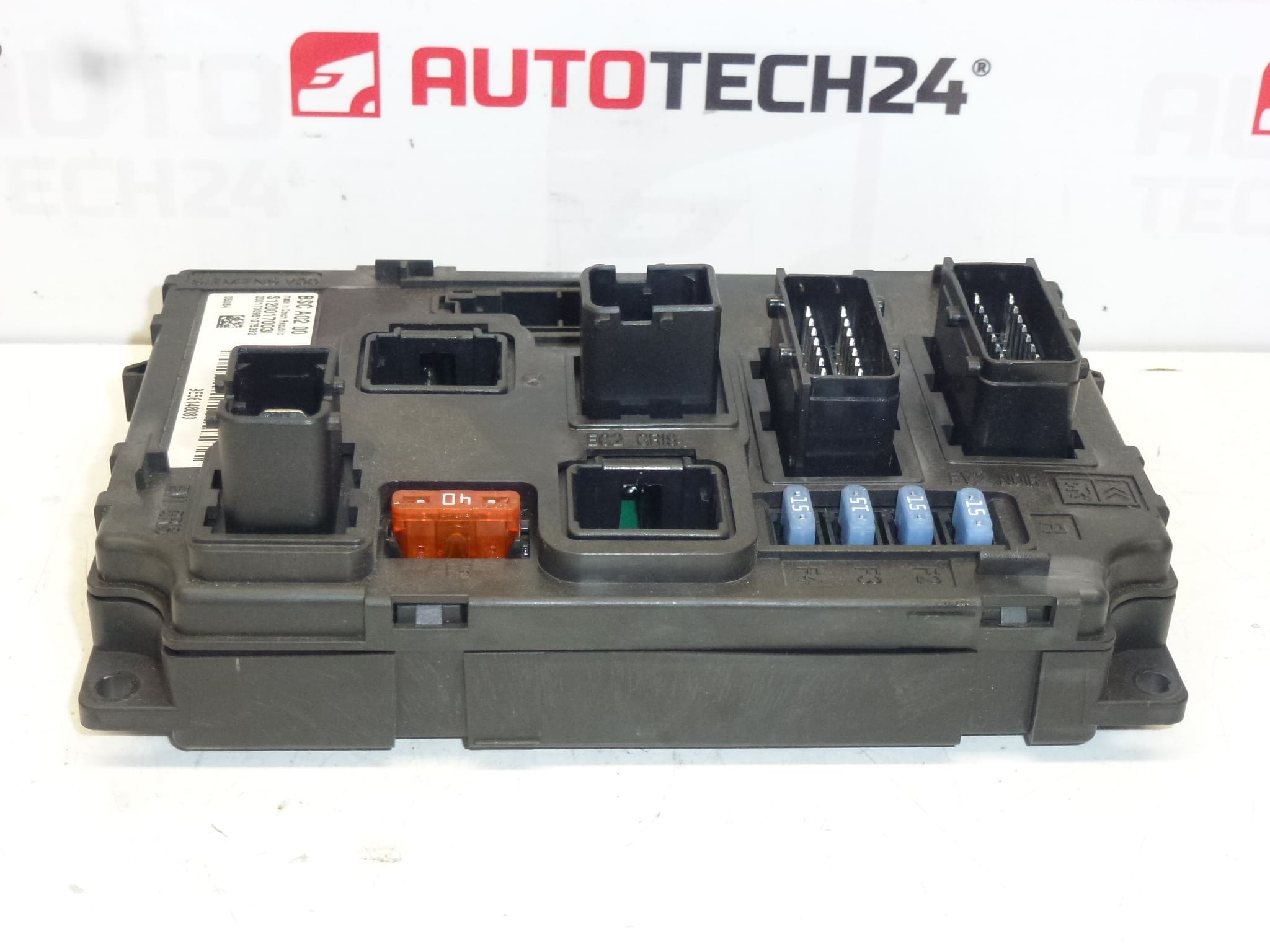

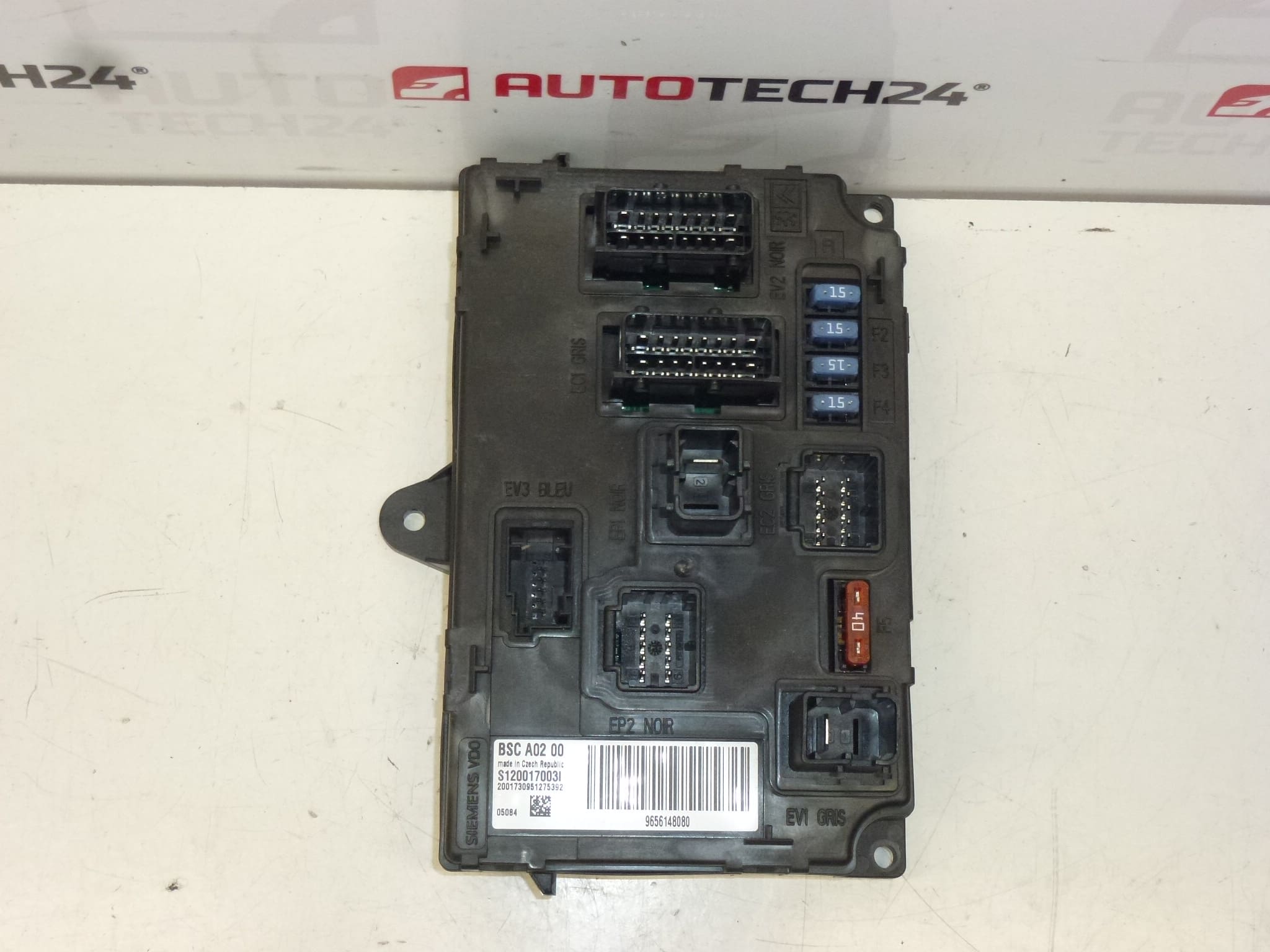

BSC A02-00 Siemens VDO para vehículos Citroën y Peugeot. Es de un Peugeot 407.
Descripción
El módulo BSC A02-00 de Siemens VDO es una unidad de control de carrocería utilizada en vehículos del grupo Stellantis (Citroën y Peugeot). Gestiona varias funciones eléctricas y de confort del vehículo y se encuentra instalada en el compartimento interior del vehículo. Este ejemplar procede de un Peugeot 407 y aparece habitualmente referido por los códigos de referencia que aparecen más abajo, códigos que muchos mecánicos y aficionados buscan directamente para localizar la pieza.
Funciones principales
- Gestión de luces interiores y exteriores.
- Control de cierre centralizado y señalización (intermitentes, warning).
- Gestión de elevalunas eléctricos y alarma/confort.
- Supervisión de sensores y comunicación con otras unidades de la red CAN del vehículo.
Por qué falla y vida útil
Los fallos suelen aparecer tras años de uso o por agresiones externas. Las causas más comunes son la corrosión en conectores por entrada de humedad, daños por picos de tensión, degradación por calor y vibraciones, o defectos en soldaduras internas. En vehículos con más de 10 años o con historial de filtraciones de agua en el habitáculo o guanteras, la probabilidad de fallo aumenta.
Cómo se sustituye
- Desconectar la batería antes de cualquier manipulación y esperar unos minutos para eliminar tensión residual.
- Localizar la unidad BSC en el habitáculo (zona de guantera, módulo debajo del salpicadero o bayeta de fusibles según el vehículo).
- Retirar los elementos de moldura necesarios para acceder a la unidad y desconectar con cuidado los conectores eléctricos, evitando forzar los retenes.
- Desatornillar la unidad antigua y montar la nueva en la misma posición, asegurando los anclajes y conectores.
- Restaurar la batería y verificar funciones básicas (luces, cierres, elevalunas). En muchos casos será necesaria la codificación/programación para adaptar la unidad al vehículo.
Información Técnica
- Fabricante: Siemens VDO
- Modelo: Peugeot 407 (unidad BSC A02-00, vehículo de origen)
- Códigos de producto: 9656148080, S120017003I, 6580S9, 6580XF, 9688EL
- Otros números: A02-00
Recomendaciones de montaje
Antes de desmontar o montar la unidad, desconectar siempre la batería y respetar las precauciones de seguridad eléctrica. Manipular con cuidado los conectores y puntos de anclaje para evitar daños mecánicos. Proteger la unidad frente a ESD (descargas electrostáticas) y evitar instalarla en zonas con riesgo de entrada de agua. Tras la instalación, comprobar todas las funciones relacionadas y, si procede, realizar la codificación o programación necesaria con herramienta de diagnóstico PSA (por ejemplo DiagBox/Lexia). Si no dispone de la herramienta adecuada, recomendamos que la codificación la realice un técnico con equipamiento oficial.
Motivo más frecuente de fallo
La causa más habitual es la corrosión de conectores por humedad o filtraciones, seguida de daños por picos eléctricos y fatiga de componentes internos por calor y vibraciones. Un montaje incorrecto o manipulación sin desconectar la batería también puede provocar averías.
