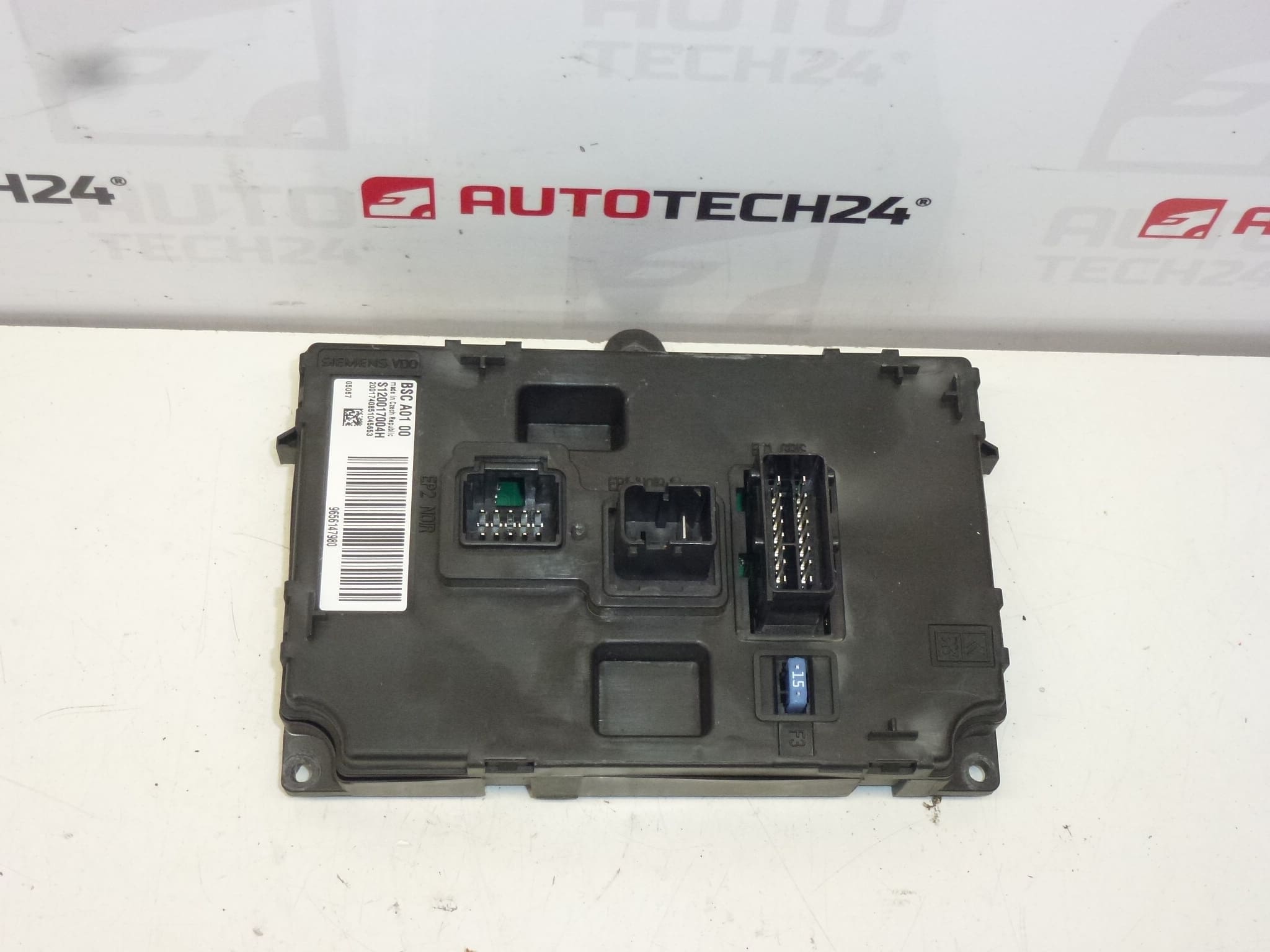

BSC A01-00 SIEMENS VDO para vehículos Citroën C4, Citroën C5 II, Citroën C8, Jumpy y Peugeot 307, Peugeot 308, Peugeot 407, Peugeot 807 y Expert.
Unidad de control BSC A01-00 de Siemens VDO diseñada para gestionar funciones de confort y comunicaciones en la red electrónica de vehículos del grupo Stellantis. Este módulo se busca frecuentemente por los números de referencia listados más abajo y es habitual en talleres y entre particulares que reparan su propio vehículo. Compatible con varias carrocerías de Citroën y Peugeot, aporta la gestión de múltiples servicios eléctricos del habitáculo y la comunicación con otros módulos del vehículo.
Información técnica
- Fabricante: Siemens VDO
- Modelos: Citroën C4; Citroën C5 II; Citroën C8; Jumpy (Jumpy II); Peugeot 307; Peugeot 308; Peugeot 407; Peugeot 807; Expert (Expert II)

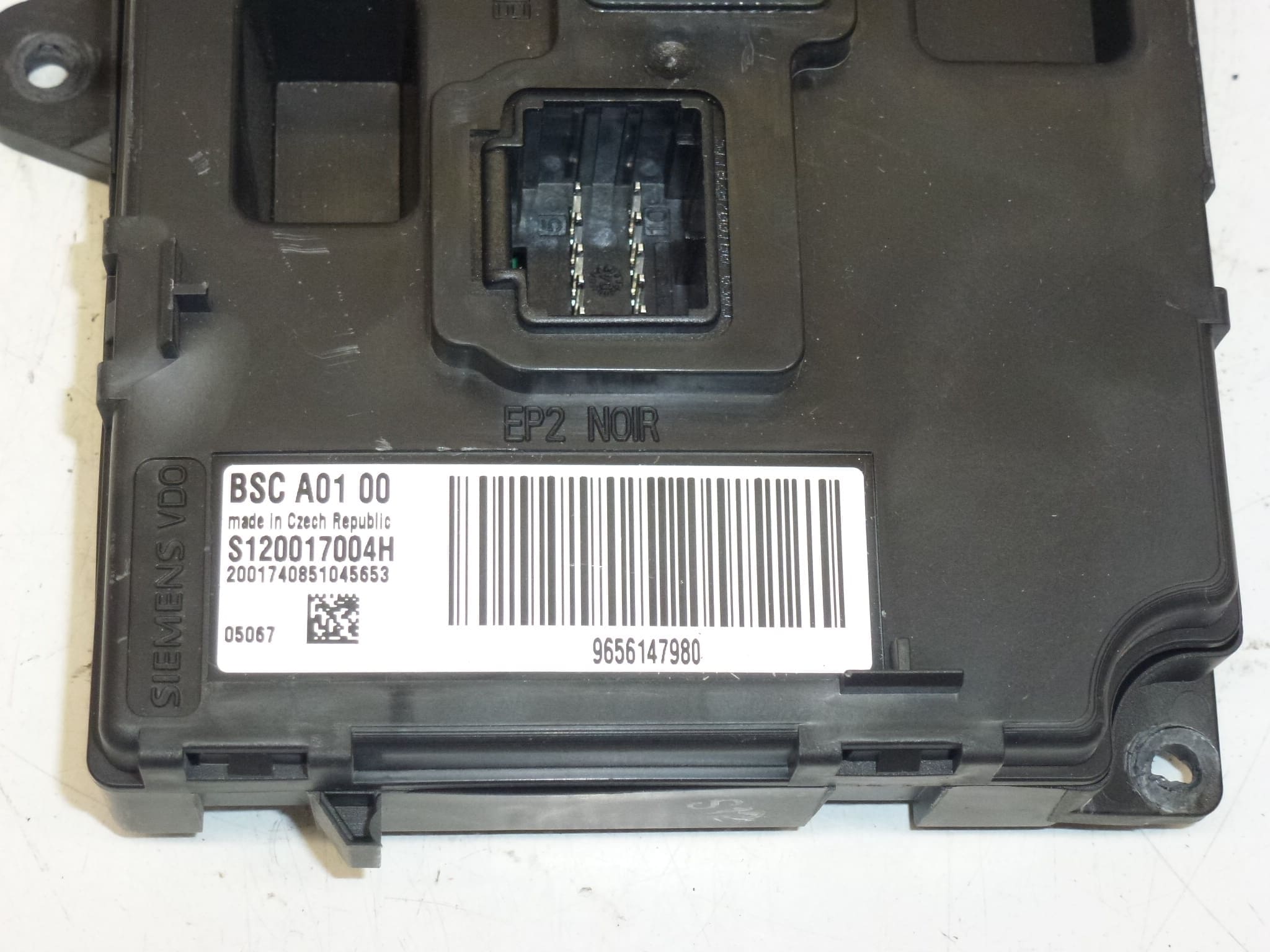

- Códigos del producto: 9656147980; 9688EL; BSC A01-00
- Otros números: S120017004H; S120017004I
Función y características
Se trata de una centralita de carrocería/centralita de confort que coordina funciones eléctricas del vehículo y actúa como nodo de comunicación entre distintos módulos. Entre las funciones más habituales están la gestión del cierre centralizado, iluminación interior, señales de los mandos del habitáculo, control de elevalunas, avisos y el enrutamiento de información hacia otros módulos de la red CAN. Dependiendo de la aplicación, puede integrar interfaces para inmovilizador y comunicación con instrumentación.
Cómo se sustituye
La sustitución debe realizarse con cuidado para no dañar conectores ni circuitos: desconectar la batería antes de iniciar cualquier intervención; localizar la unidad (normalmente en el interior del habitáculo, detrás del salpicadero o cerca del bloque de fusibles); desconectar los conectores y tornillos de fijación; retirar la unidad antigua y montar la nueva respetando la orientación y los soportes. Tras el montaje será necesario proceder a la puesta en marcha y, según el caso, al proceso de clonación o codificación para que la unidad funcione correctamente con el vehículo.
Montaje y codificación – importante
– La unidad es usada y está “emparejada” con el vehículo original (VIN/PIN/llaves).
– Opciones de puesta en servicio:
1) Clonación de datos desde la unidad antigua (EEPROM/Flash) – tras el clonado la unidad queda plug and play.
2) Virginización y posterior inicialización/telecoding a través de DiagBox (o en línea) + adaptación de llaves.
– Recomendado realizar por un técnico con equipo de servicio PSA (DiagBox/Lexia/PP2000).
– Antes de desmontar/montar desconectar siempre la batería y seguir el procedimiento del fabricante para evitar daños en la unidad.
Recomendaciones de montaje
- Utilizar herramientas aisladas y evitar descargas electrostáticas sobre la electrónica.
- Comprobar integridad de conectores y pines; limpiar contactos si es necesario antes de la conexión.
- Si se instala una unidad usada, preferir la clonación de EEPROM/Flash para evitar problemas de compatibilidad y pérdida de configuraciones.
- Realizar un test funcional completo tras la instalación: centralizado, elevalunas, iluminación y avisadores.
Por qué suele fallar
Las averías en este tipo de centralitas suelen deberse a entradas de agua o humedad, corrosión en conectores, picos de tensión o cortocircuitos en la instalación eléctrica. También son comunes fallos por soldaduras frías en placas internas tras vibraciones prolongadas o por condensadores/piezas electrónicas envejecidas. Un diagnóstico correcto suele mostrar fallos intermitentes en funciones de confort, pérdida de comunicación con otros módulos o fallos en la centralización y elevalunas.
Este producto se busca habitualmente por sus números de referencia; al introducir cualquiera de los códigos listados aumentan las probabilidades de encontrar la pieza adecuada para la reparación. Ideal para talleres y usuarios con experiencia en electrónica automotriz que realizan reparaciones y recambios en Citroën y Peugeot.
