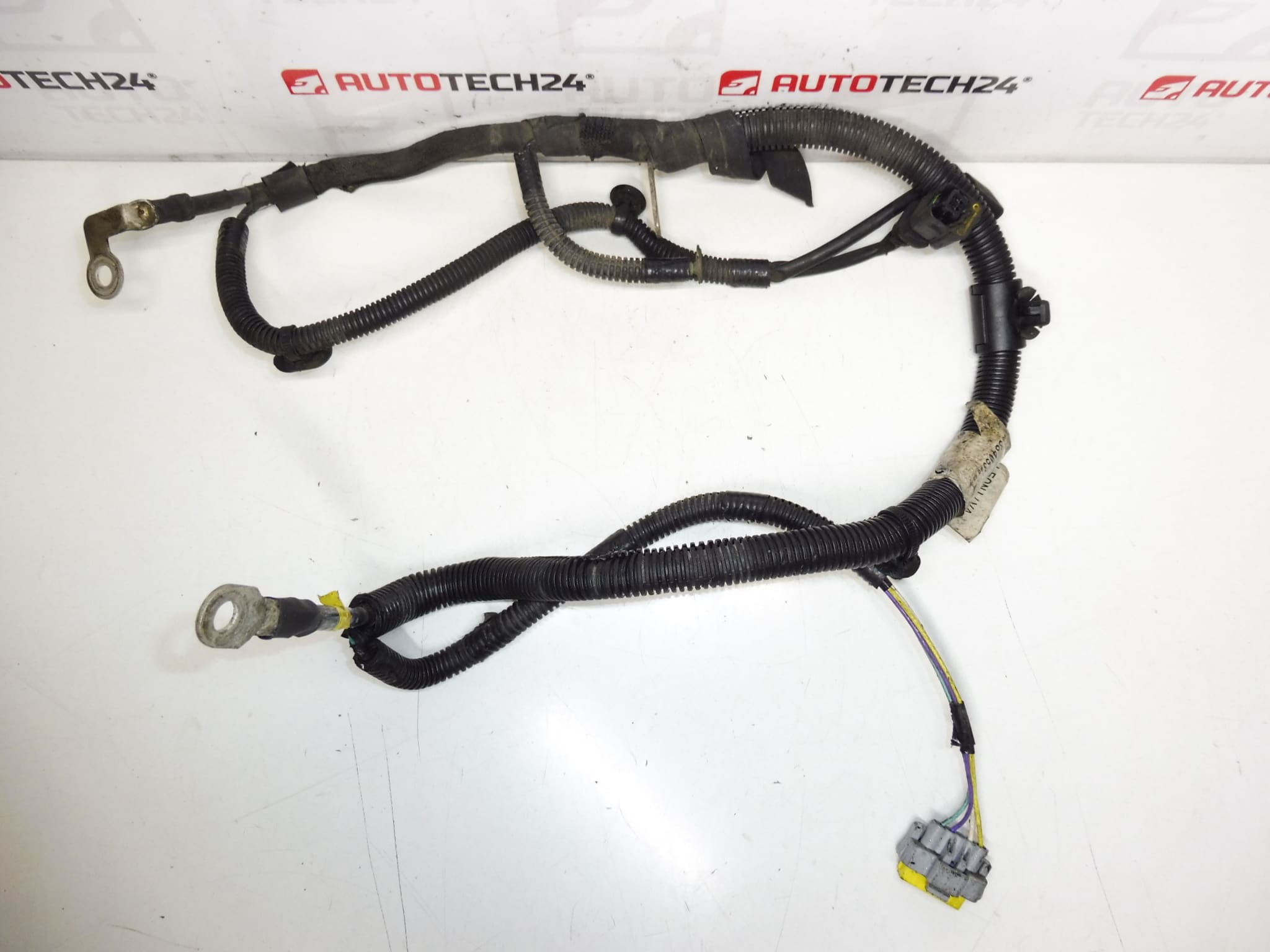

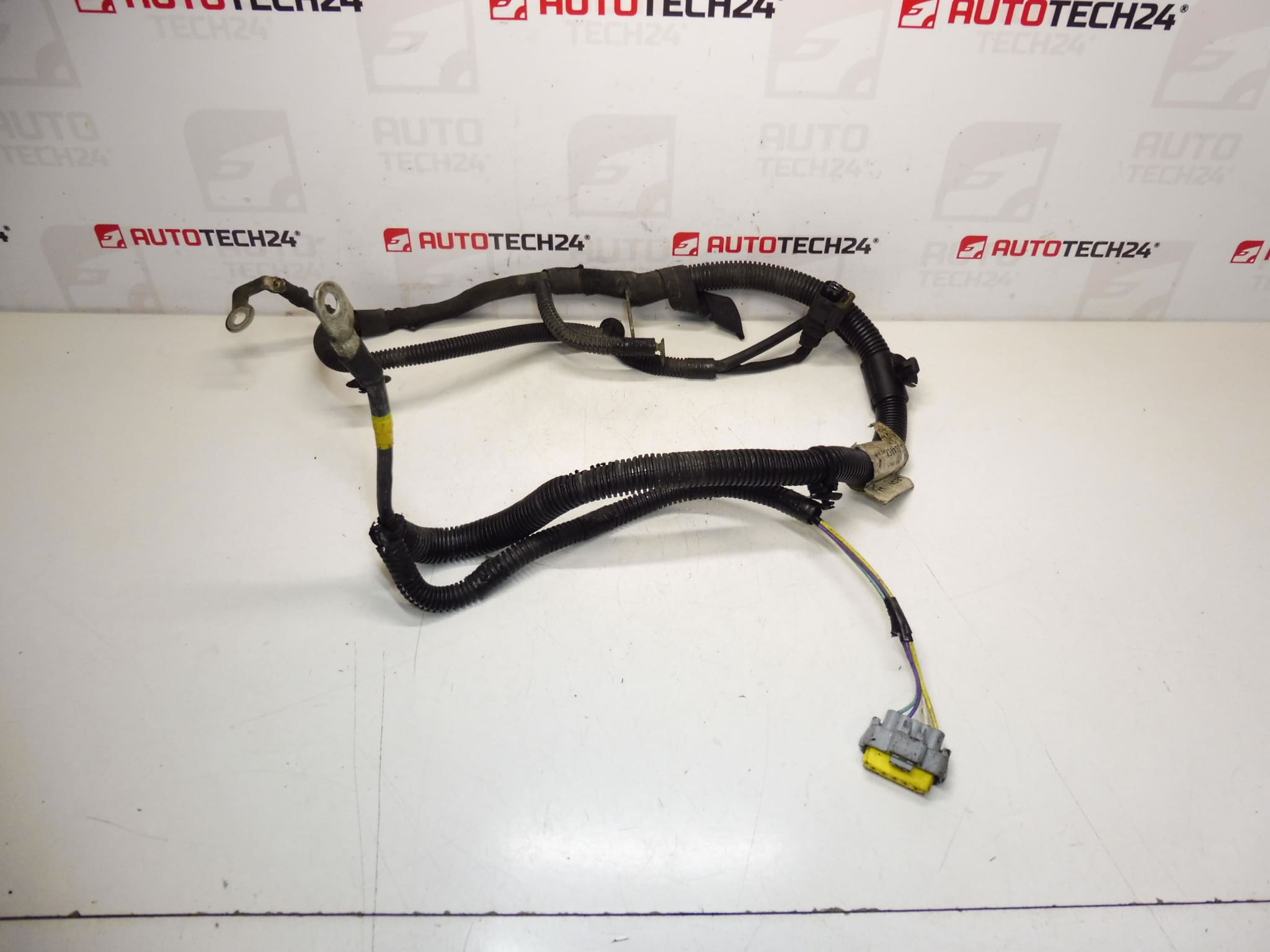

Conjunto de cableado del motor + polo para vehículos Citroën y Peugeot con motores 2.0 HDI RH02
Arnés positivo diseñado específicamente para el motor 2.0 HDi RH02, compatible con varias plataformas Citroën y Peugeot. Ideal para talleres y aficionados que reparan sus propios vehículos: este conjunto reúne las conexiones y terminales del polo positivo del motor en un arnés reforzado para soportar las condiciones del vano motor. Muchas búsquedas se realizan por los códigos de producto (9688405380, 5642SX), por lo que incluimos estas referencias para facilitar su localización.
Aplicaciones
- Citroën C4 II
- Citroën C4 Picasso
- Citroën C5 X7
- Peugeot 3008 I
- Peugeot 308
- Peugeot 5008 I
Características y Función
El arnés cumple la función de distribuir la alimentación positiva desde la batería y el borne del motor hacia componentes clave del sistema de inyección y auxiliares del vano motor. Está compuesto por conductores dimensionados para corrientes elevadas, conectores con terminales robustos y protecciones térmicas/antifricción en los puntos críticos. Su correcto estado es esencial para prevenir pérdidas de masa, caídas de tensión y fallos eléctricos intermitentes que afectan al arranque y al funcionamiento del motor.
Información técnica
- Fabricante: Stellantis (Citroën / Peugeot)
- Modelo: 2.0 HDI RH02
- Códigos De Producto: 9688405380, 5642SX
- Otros Números: 100kw, NFP
Montaje y Recomendaciones
Antes de intervenir siempre desconectar la batería y seguir las indicaciones del fabricante. Procedimiento general de sustitución:
- Desconectar la batería y esperar unos minutos para evitar cortocircuitos.
- Localizar el arnés positivo en el vano motor y marcar la posición de los conectores y soportes para facilitar el montaje.
- Desconectar con cuidado todos los conectores afectados; use herramientas adecuadas para no dañar las clavijas.
- Retirar bridas y soportes viejos; comprobar puntos de anclaje y reemplazar clips deteriorados.
- Instalar el nuevo arnés respetando el recorrido original y evitando contacto directo con elementos calientes o piezas móviles.
- Asegurar las conexiones con limpiadores de contactos si están corroídas y apretar según pares recomendados por el fabricante.
- Reconectar la batería, arrancar y verificar tensión de alimentación y funcionamiento de sistemas asociados.
Recomendaciones adicionales: proteger el arnés con funda termo-retráctil o cinta resistente al calor en zonas expuestas; revisar fusibles y bornes por corrosión; sustituir terminales dañados.
Por Qué Falla Con Más Frecuencia
Las causas más habituales de fallo son desgaste mecánico por vibraciones y rozamiento con otras piezas, degradación del aislamiento por calor y químicos del vano motor, corrosión en terminales y conectores, terminales flojos por vibración, daños provocados por roedores y modificaciones o reparaciones anteriores mal ejecutadas. Un contacto deficiente en el polo positivo puede provocar caídas de tensión, problemas de arranque, errores de sensores o fallos intermitentes en la centralita.
Consejos finales
Busque siempre por los códigos de producto (9688405380, 5642SX) para localizar el recambio correcto. Si el arnés presenta zonas quemadas o terminales muy corroídos, sustituya el conjunto completo para garantizar fiabilidad a largo plazo. Para intervenciones complejas en áreas cercanas a elementos electrónicos sensibles, considerar uso de herramientas y procedimientos recomendados por el fabricante.
