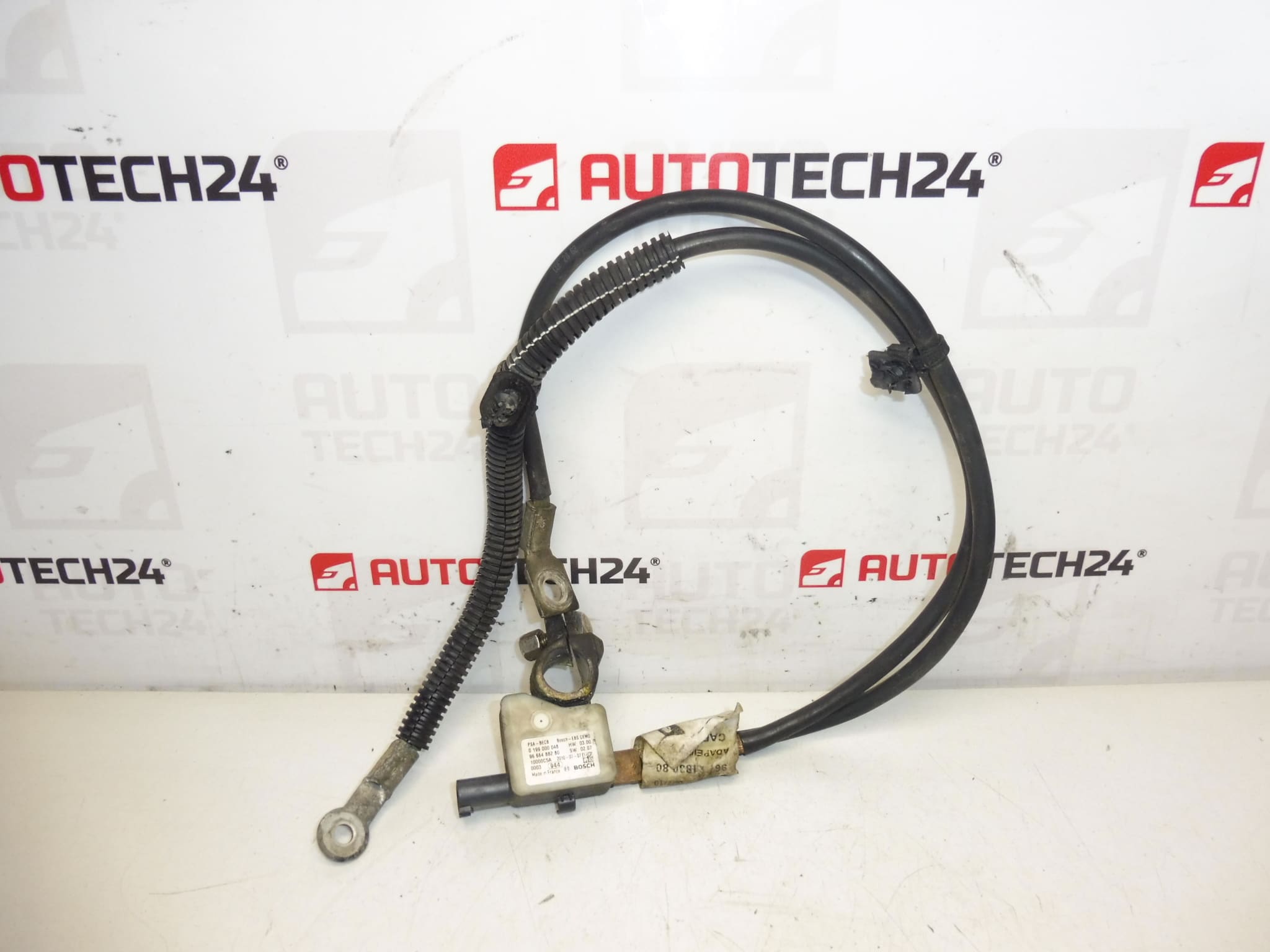

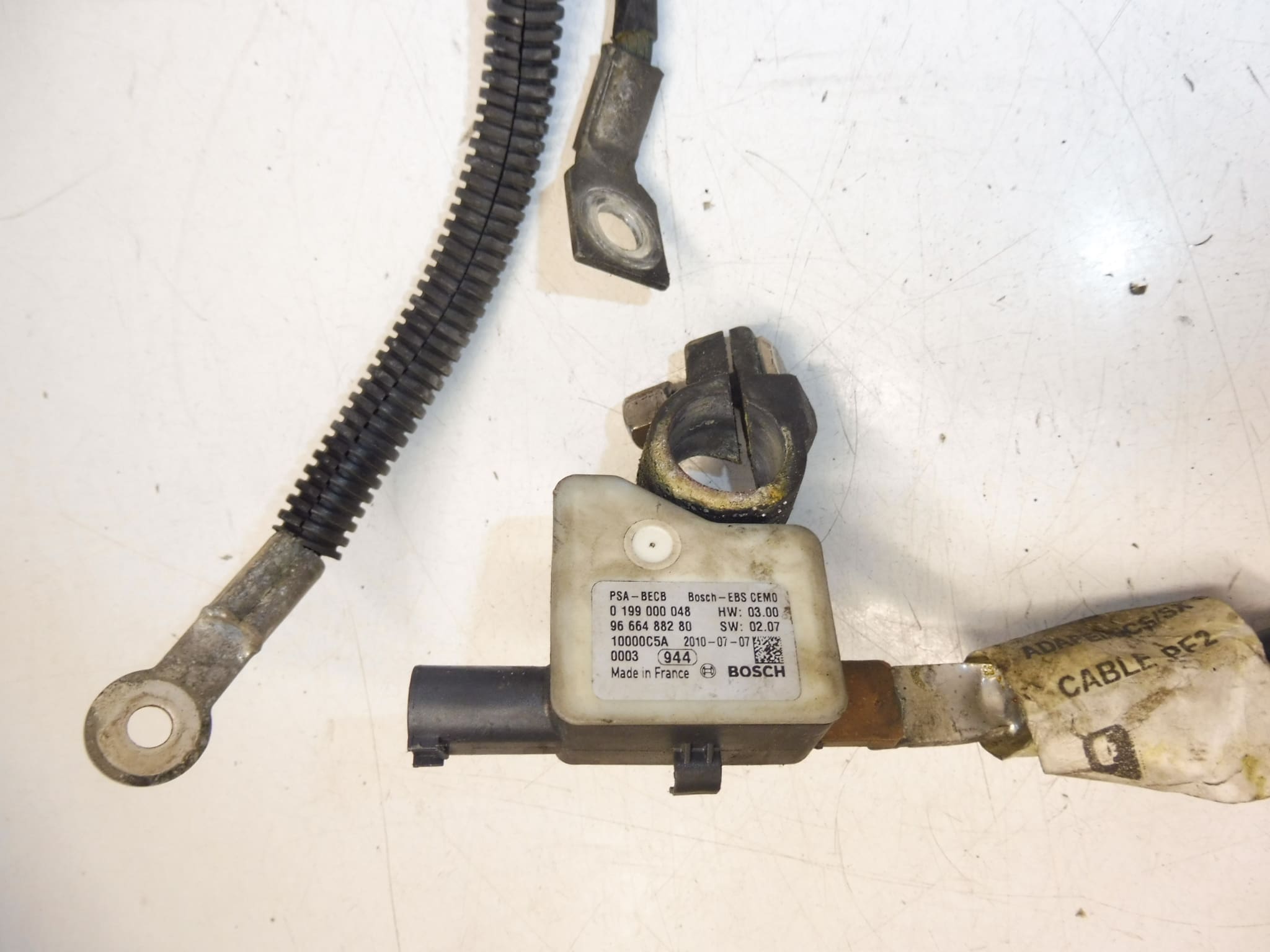

Arnés del borne negativo de la batería para vehículos Citroën y Peugeot
Descripción
Arnés de masa específico para la sección motriz, diseñado para garantizar una conexión fiable entre el borne negativo de la batería y el chasis/masa del motor en modelos Citroën y Peugeot. Pieza imprescindible para mantener la referencia de masa del sistema eléctrico y asegurar el correcto funcionamiento de la electrónica del motor, arranque y sistemas auxiliares.
Características y Función
- Conduce la corriente de retorno desde el sistema eléctrico al borne negativo de la batería, cerrando el circuito eléctrico.
- Reduce la resistencia de masa entre motor, carrocería y batería para evitar caídas de tensión que afecten a sensores, actuadores y unidades de control.
- Construcción con terminales y protectores aislantes pensada para resistencia a vibraciones y temperaturas del compartimento motor.
Modelos Compatibles
Citroën C4, Citroën C4 Picasso, Peugeot 3008 I, Peugeot 308, Peugeot 5008 I
Información técnica
- Fabricante: Stellantis
- Modelo: Citroën C4; Citroën C4 Picasso; Peugeot 3008 I; Peugeot 308; Peugeot 5008 I
- Códigos de producto: 9672183080, 9666488280
- Otros números: 9666488280 | 9672183080
Instalación y Reemplazo
Procedimiento general de sustitución: siempre trabajar con batería desconectada (terminal negativo retirado) para evitar cortocircuitos. Localizar el arnés existente en el vano motor, aflojar y retirar los tornillos/abrazaderas que fijan los terminales de masa, desconectar los conectores y retirar bridas de sujeción. Comparar el arnés nuevo con el antiguo para verificar coincidencia de terminales y longitudes. Montar el nuevo arnés siguiendo el trazado original, asegurar los terminales con los pares de apriete recomendados por el fabricante y sustituir las bridas de sujeción por nuevas. Comprobar continuidad y ausencia de caída de tensión entre batería y chasis antes de poner en marcha el vehículo.
Motivos Más Comunes de Avería
- Corrosión en los terminales por humedad o sal, que aumenta la resistencia eléctrica.
- Fatiga mecánica y fractura de conductores por vibraciones y movimientos repetidos.
- Aislamiento deteriorado por calor, químicos o roce con componentes móviles.
- Conexiones flojas o sujeción insuficiente que provocan mal contacto intermitente.
Recomendaciones de Montaje
- Utilizar herramientas apropiadas y pares de apriete del fabricante para los tornillos de masa.
- Limpieza previa de los puntos de contacto en chasis y motor para asegurar buen contacto eléctrico; si procede, aplicar compuesto anticorrosión recomendado.
- Evitar el paso de cables junto a superficies con calor excesivo o partes móviles; asegurar con bridas nuevas y proteger con conductos si es necesario.
- Comprobar continuidad eléctrica y caída de tensión con multímetro tras la instalación; verificar arranque y operación de sistemas eléctricos y electrónicos.
Observaciones Finales
Este arnés suele buscarse por su número de referencia (9672183080, 9666488280). Sustituirlo por uno adecuado garantiza estabilidad de masa y evita problemas eléctricos intermitentes que pueden afectar desde el arranque hasta la gestión del motor.
