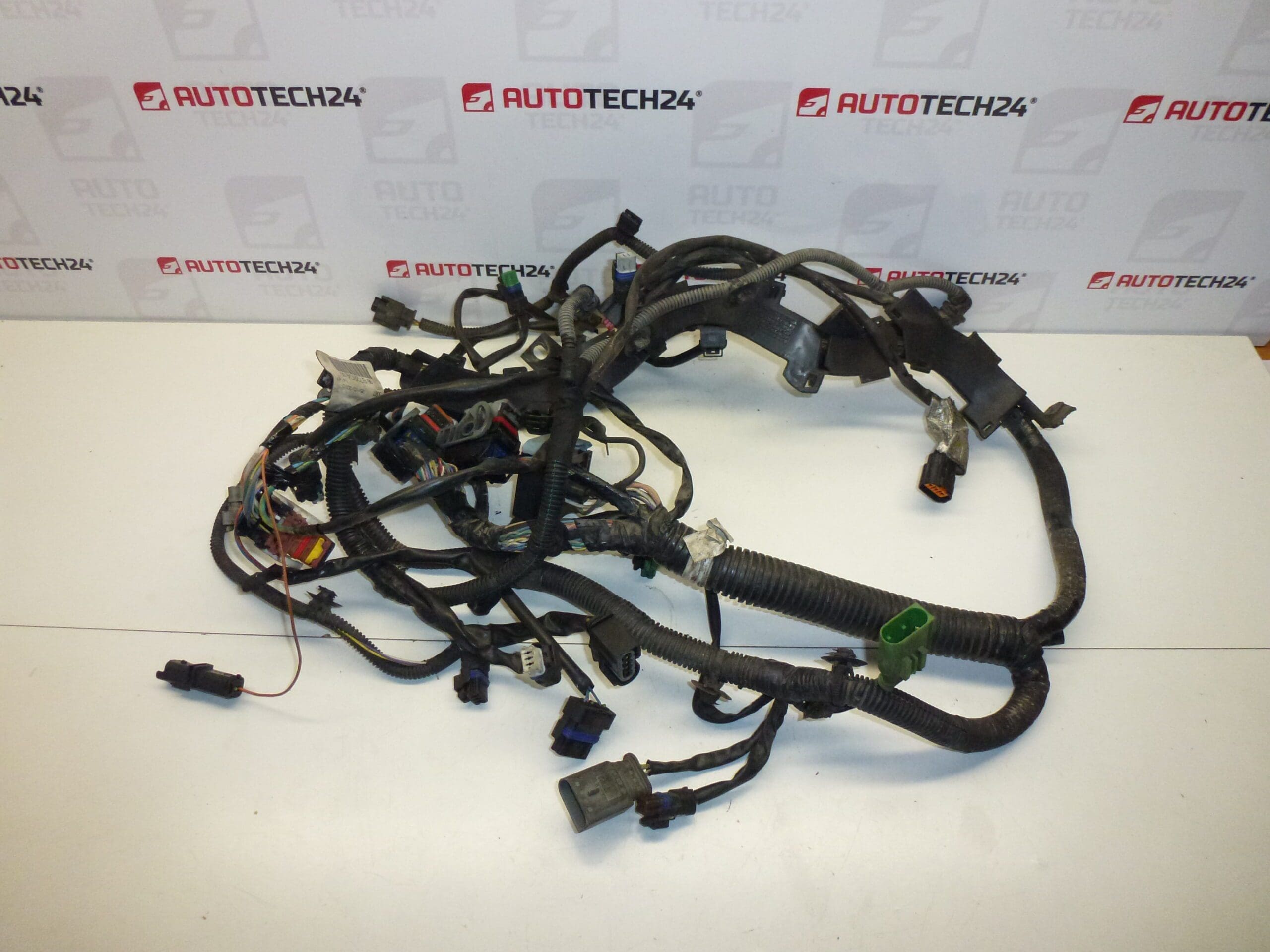

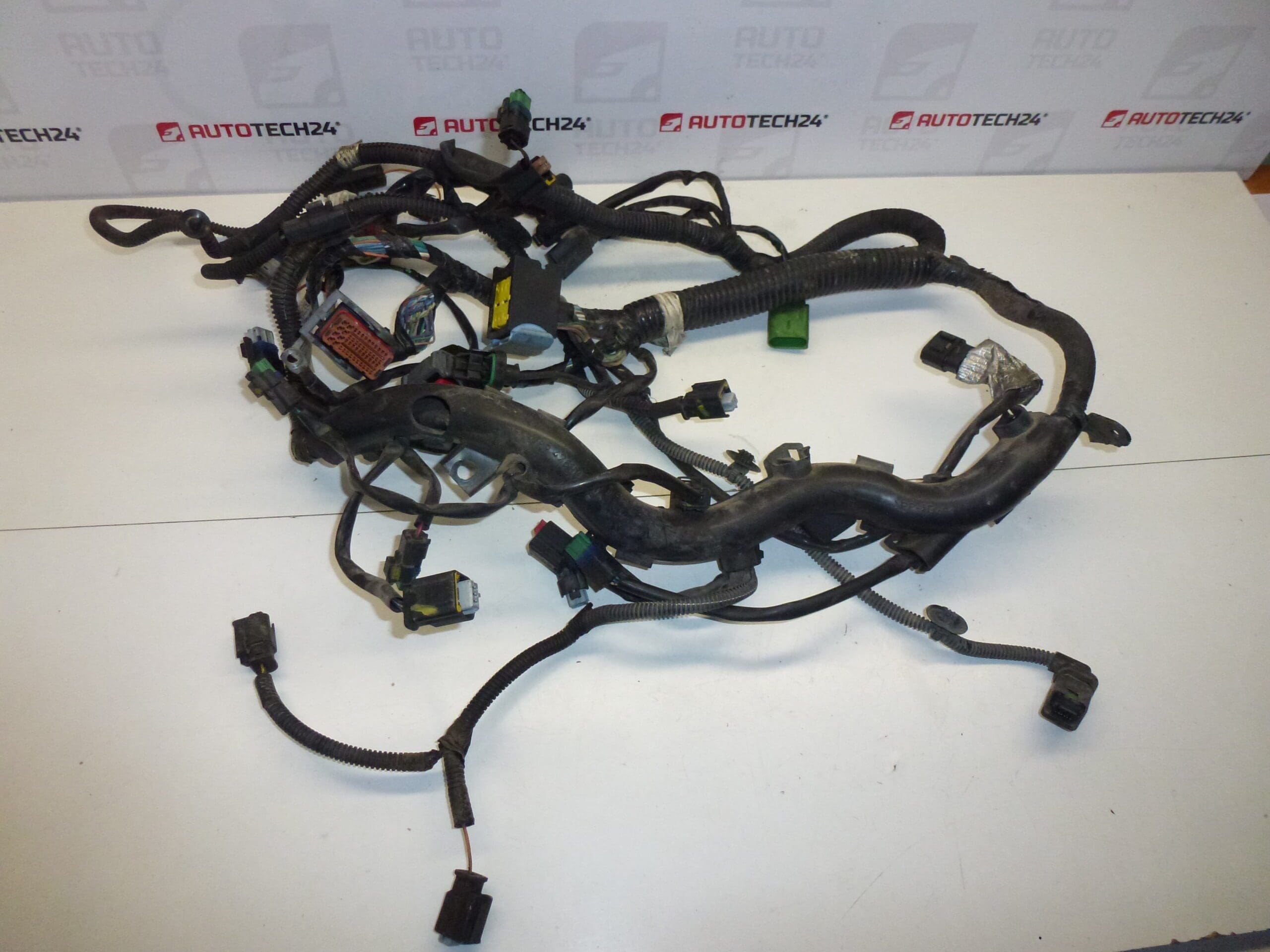

Conjunto completo del haz de cables del motor procedente de Citroën C5 III (X7) 2.0 HDI RHR – cableado del motor
Haz de cables de motor diseñado para técnicos y aficionados al bricolaje que buscan una solución completa para el cableado del compartimento motor en vehículos Citroën/Peugeot con motor 2.0 HDI (código motor RHR). Este conjunto reúne todos los ramales y conectores principales que comunican sensores, actuadores e instrumentos con la centralita y el sistema eléctrico del vehículo. Productos como este se buscan frecuentemente por sus referencias (9687280780, 9687280480, 6569VW), por lo que incluimos los códigos para facilitar la localización en buscadores y catálogos.
Información técnica
- Fabricante: Stellantis (Citroën/Peugeot)
- Modelo: Citroën C5 III (X7) 2.0 HDI RHR
- Códigos de producto: 9687280780, 9687280480, 6569VW
- Otros números: 6569VW | 9687280480 | 9687280780
Características y función
El haz de cables del motor agrupa los conductores eléctricos que conectan la centralita, las unidades de inyección, las bobinas, los sensores (temperatura, presión, régimen, posición del cigüeñal), el alternador, el motor de arranque y otros actuadores. Su función es garantizar la transmisión de señales y alimentación eléctrica con aislamiento y protección adecuados frente a calor, vibraciones y líquidos presentes en el vano motor. Un montaje correcto asegura comunicación fiable entre sensores y ECU, evitando fallos intermitentes y códigos de avería.
Compatibilidad y aplicación
Compatible con vehículos equipados con motor 2.0 HDI con código RHR montados en Citroën C5 III (chasis X7). Antes de instalar verifique que los números de referencia se corresponden con las conexiones y longitudes del ramal del vehículo. Las referencias 9687280780, 9687280480 y 6569VW son los identificadores más utilizados para localizar este conjunto.
Sustitución y procedimiento de montaje
- Desconectar siempre la batería antes de iniciar cualquier trabajo en el circuito eléctrico.
- Documentar la posición y la orientación de conectores y abrazaderas (fotografiar o marcar) para asegurar el reaprovechamiento correcto del enrutamiento.
- Retirar componentes que bloqueen el acceso (cajas de filtro, conductos, soportes) siguiendo el orden recomendado por el fabricante.
- Desconectar con cuidado cada conector, liberando los seguros plásticos sin tirar del cable.
- Extraer el haz viejo y colocar el nuevo respetando las gomas pasamuros, soportes y bridas; asegurar con nuevas bridas si las originales están deterioradas.
- Volver a conectar todos los sensores y actuadores, comprobar masas y continuidad, y recolocar los componentes retirados.
- Reconectar la batería y realizar una comprobación funcional y un escaneo de fallos para verificar la correcta comunicación entre unidades.
Por qué falla con mayor frecuencia
- Abrasión y rozamiento con piezas móviles o bordes sin protección, que dañan el aislamiento.
- Exposición a altas temperaturas y degradación térmica en zonas próximas al escape o colectores.
- Entrada de aceite, refrigerante o agua que provoca corrosión en contactos y conectores.
- Daños por roedores que mastican el cableado.
- Fatiga por movimiento repetido y fallos en puntos de flexión o en gomas pasamuros.
- Reparaciones previas con empalmes deficientes que generan fallos intermitentes.
Recomendaciones de montaje
- Utilizar grasa dieléctrica en los bornes y conectores para proteger contra la corrosión.
- Reemplazar gomas pasamuros y clips deteriorados para evitar rozaduras y entrada de humedad.
- Sujetar el haz con bridas nuevas en los puntos originales y mantener separación de fuentes de calor.
- No tensar el cableado; dejar holgura suficiente en los puntos de movimiento del motor.
- Comprobar y reforzar las masas del motor y chasis si presentan corrosión o contacto pobre.
- Después del montaje realizar una verificación con herramienta de diagnóstico para borrar códigos históricos y comprobar que no aparecen nuevas averías.
Este conjunto de cableado es una pieza clave para restaurar la funcionalidad eléctrica del motor. Si busca por los números de referencia indicados, encontrará coincidencias en catálogos y listados técnicos; esto facilita la identificación rápida del repuesto correcto para Citroën C5 III con motor 2.0 HDI (RHR).
