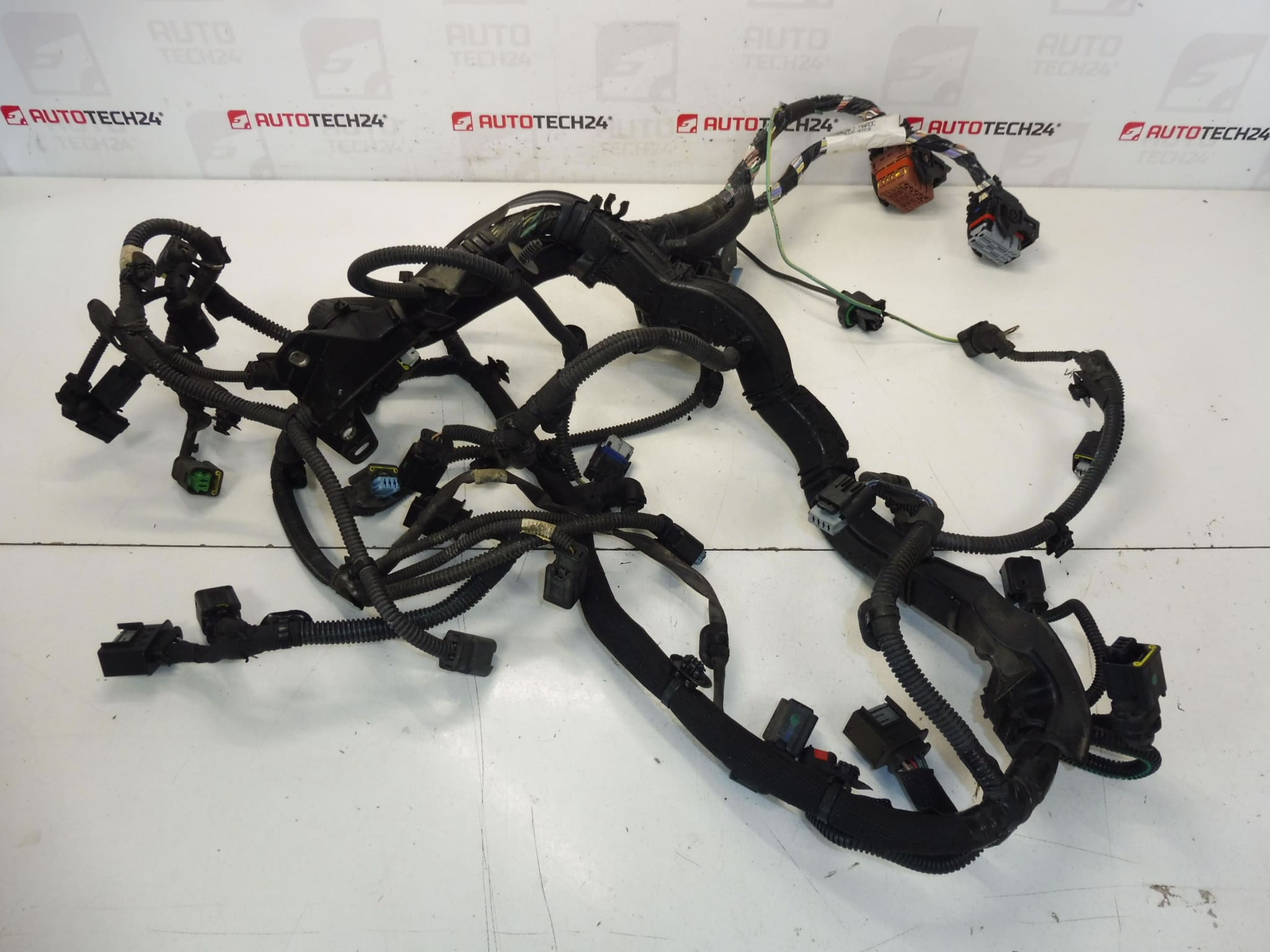

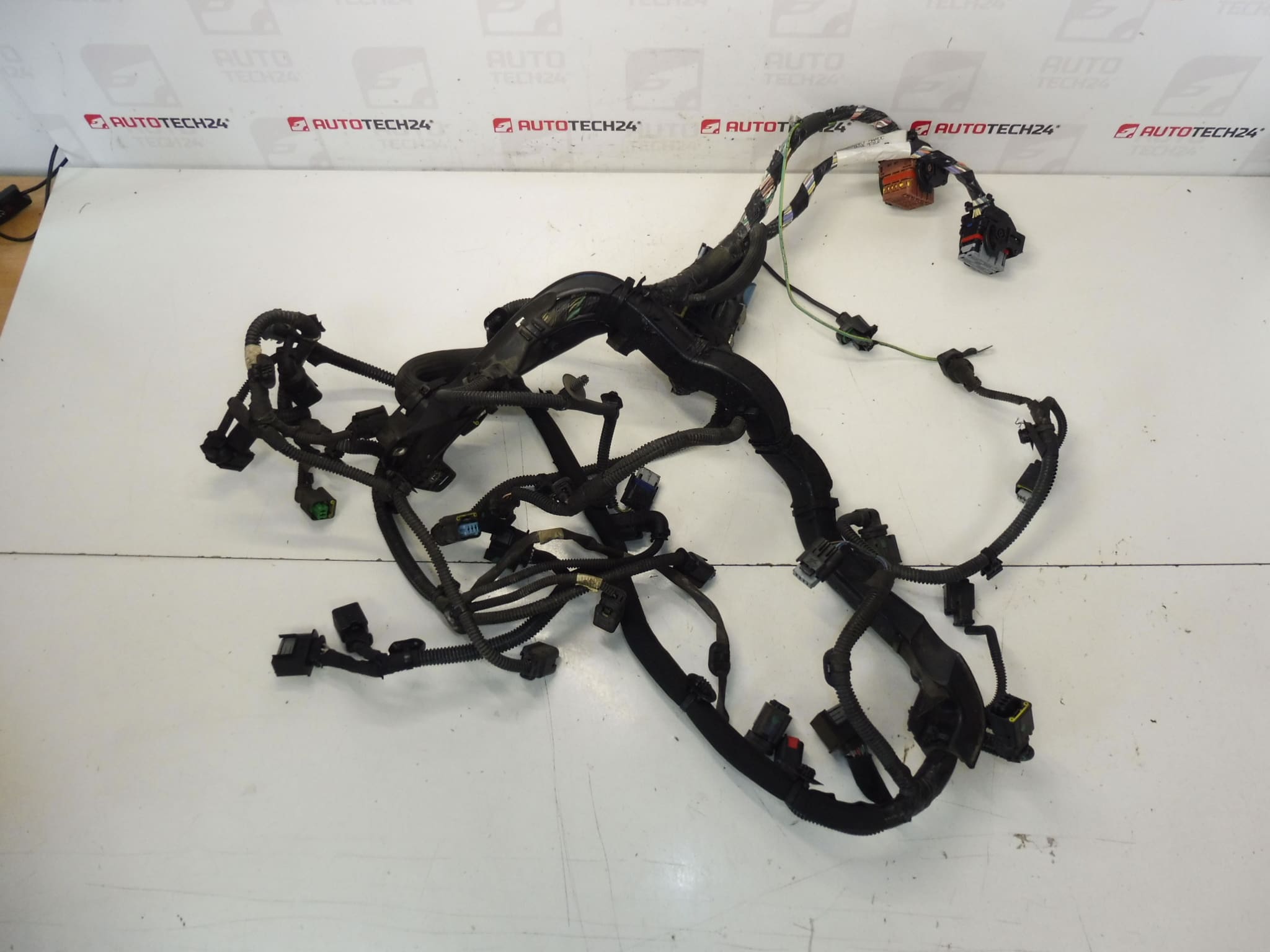

Mazo de cables completo para coches CITROEN PEUGEOT con motor 2.0 HDI 120 KW RHE
Arnés eléctrico del motor
Descripción de la pieza
Este arnés de motor está destinado a coches Citroën y Peugeot y es una pieza clave del cableado del motor. Sirve para conectar elementos eléctricos individuales en el compartimento del motor y garantiza la correcta transmisión de señales y potencia entre componentes importantes.
La pieza original usada es una opción adecuada para la reparación de cableado dañado o no funcional, cuando es necesario mantener el diseño adecuado de los conectores y del cableado del haz. Las piezas de este tipo también se buscan a menudo por número de producción, por lo que es importante comprobar especialmente si las marcas 9670135380 y 658556 coinciden.
Un mazo de cables de motor puede ayudar a solucionar diversos problemas eléctricos, como fallos de comunicación de algunos elementos, alimentación intermitente o aislamiento de cables dañado. Para mecánicos de automóviles y reparadores domésticos, es una solución práctica para reparar la instalación eléctrica original sin necesidad de realizar una compleja sustitución de cables individuales.
Información técnica
- Fabricante: Stellantis Citroën Peugeot
- Modelo: Citroën C4 PICASSO, Citroen C5 X7, Peugeot 3008 I, Peugeot 5008 I
- Otros números: 9670135380, 658556, PFN
Códigos de producto
- Códigos de producto: 9670135380, 658556
- Modelos de etiquetas/fondos: Citroën C4 PICASSO, Citroen C5 X7, PEUGEOT 3008 I, PEUGEOT 5008 I
Recomendaciones de instalación
Esta pieza es un arnés de motor eléctrico. Los pasos exactos de reemplazo pueden variar según el modelo de automóvil específico y el diseño del compartimiento del motor, por lo que a continuación se muestra un procedimiento general y típico para este tipo de pieza.
1) Antes del montaje
- Compruebe el estado general del paquete utilizado, especialmente el aislamiento de los cables, conectores, pestillos, casquillos y cualquier lugar de abrasión.
- Compare la pieza nueva y la original por forma del arnés, longitud de la rama, tipo de conector y números de producto.
- Revise el paquete para detectar señales de quemaduras, reparaciones inadecuadas o fugas de líquido.
- Antes de empezar a trabajar, desconecte la batería y asegure el vehículo contra movimientos no deseados.
2) Herramientas y materiales necesarios
- Un conjunto común de herramientas manuales
- Destornilladores y palanca de plástico para quitar cubiertas y manijas
- Alicates para clips y clips
- Agente limpiador para conectores eléctricos
- Iluminación de trabajo
- Guantes protectores
3) Procedimiento de montaje paso a paso
- Desconecte la batería y espere hasta que el sistema eléctrico se desenergice de manera segura.
- Acceda al compartimento del motor y retire las cubiertas o piezas que impidan el acceso al arnés.
- Documente cuidadosamente el recorrido del paquete original, idealmente con fotografías antes del desmontaje.
- Desconectar todos los conectores del antiguo haz progresivamente, siempre sin violencia y comprobando las detenciones.
- Suelte clips, soportes y guías del arnés de los puntos de fijación individuales.
- Retire el arnés original y compárelo con la pieza de repuesto para ver si el diseño y los conectores coinciden.
- Limpie las superficies de contacto y revise las piezas coincidentes de los conectores en busca de suciedad o daños mecánicos.
- Coloque el paquete usado en la ruta original para que no se estire, retuerza o pellizque en ninguna parte.
- Conecte secuencialmente todos los conectores en los lugares correspondientes y verifique que los pestillos hagan clic correctamente.
- Fije el paquete en todos los soportes y abrazaderas para que no pueda tocar piezas móviles o sometidas a tensión térmica.
- Vuelva a montar las cubiertas desmontadas y otras piezas necesarias para el funcionamiento normal.
- Conecte la batería y realice una verificación básica de las funciones eléctricas relacionadas con el funcionamiento del motor.
-
4) Comprobaciones posteriores al montaje y prueba de manejo/verificación de funcionamiento
- Compruebe que todos los conectores estén firmemente en su lugar y que no queden cables sueltos por ningún lado.
- Después de conectar la energía, verificar que no haya cortes o comportamiento irregular de los circuitos eléctricos.
- Después del arranque, observe que el motor funcione normalmente y que no haya signos de contacto intermitente.
- Después de una breve prueba de manejo, verifique nuevamente visualmente que el arnés permanezca correctamente asentado y no roce en ninguna parte.
5) Los errores de montaje más comunes + cómo evitarlos
- Intercambio de conectores: marque o fotografíe todo antes de desconectarlo.
- Fijación insuficiente del paquete: devuelva siempre todos los clips y soportes a sus lugares originales.
- Daños en los pestillos de los conectores: no desconecte los conectores a la fuerza, sino soltando correctamente el pestillo.
- Tendido inadecuado del cableado: asegúrese de que el paquete no esté cerca de bordes afilados, vibraciones o fuentes de alto calor.
- Montaje sin comprobar el estado de las contrapartes – comprobar siempre la limpieza y el estado mecánico de los conectores antes de realizar la conexión.
Razones por las que la pieza está dañada
- Estrés térmico a largo plazo en el compartimento del motor
- Abrasión del cableado contra soportes, tapas u otras partes del vehículo
- Humedad, aceite y suciedad que degradan el aislamiento y los conectores
- Vibración del motor que provoca fatiga en los cables o conexiones sueltas
- Intervención poco profesional en instalación eléctrica, reparaciones adicionales y conexiones de cables no originales
- Daños mecánicos durante el desmontaje o servicio previo
