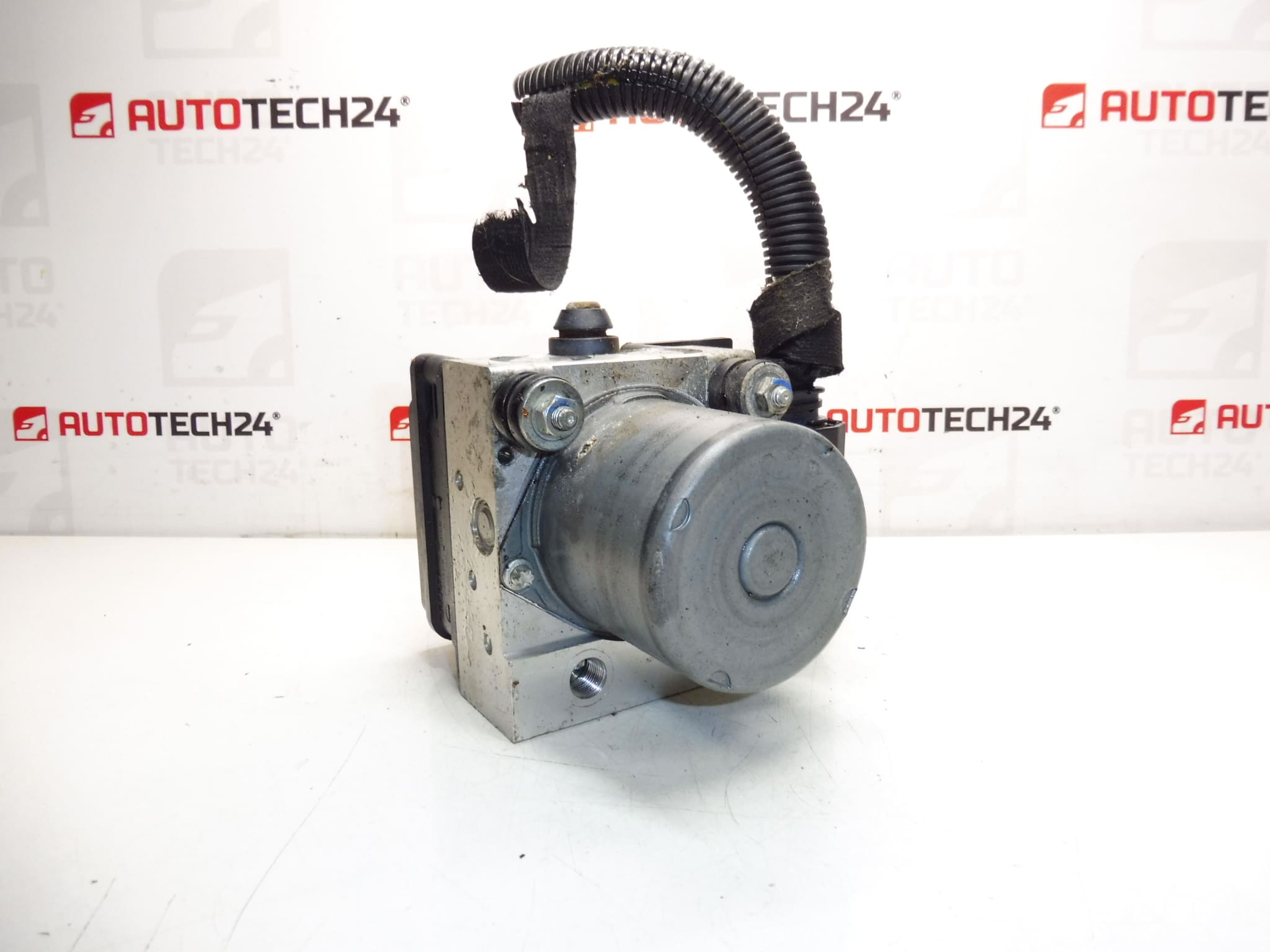

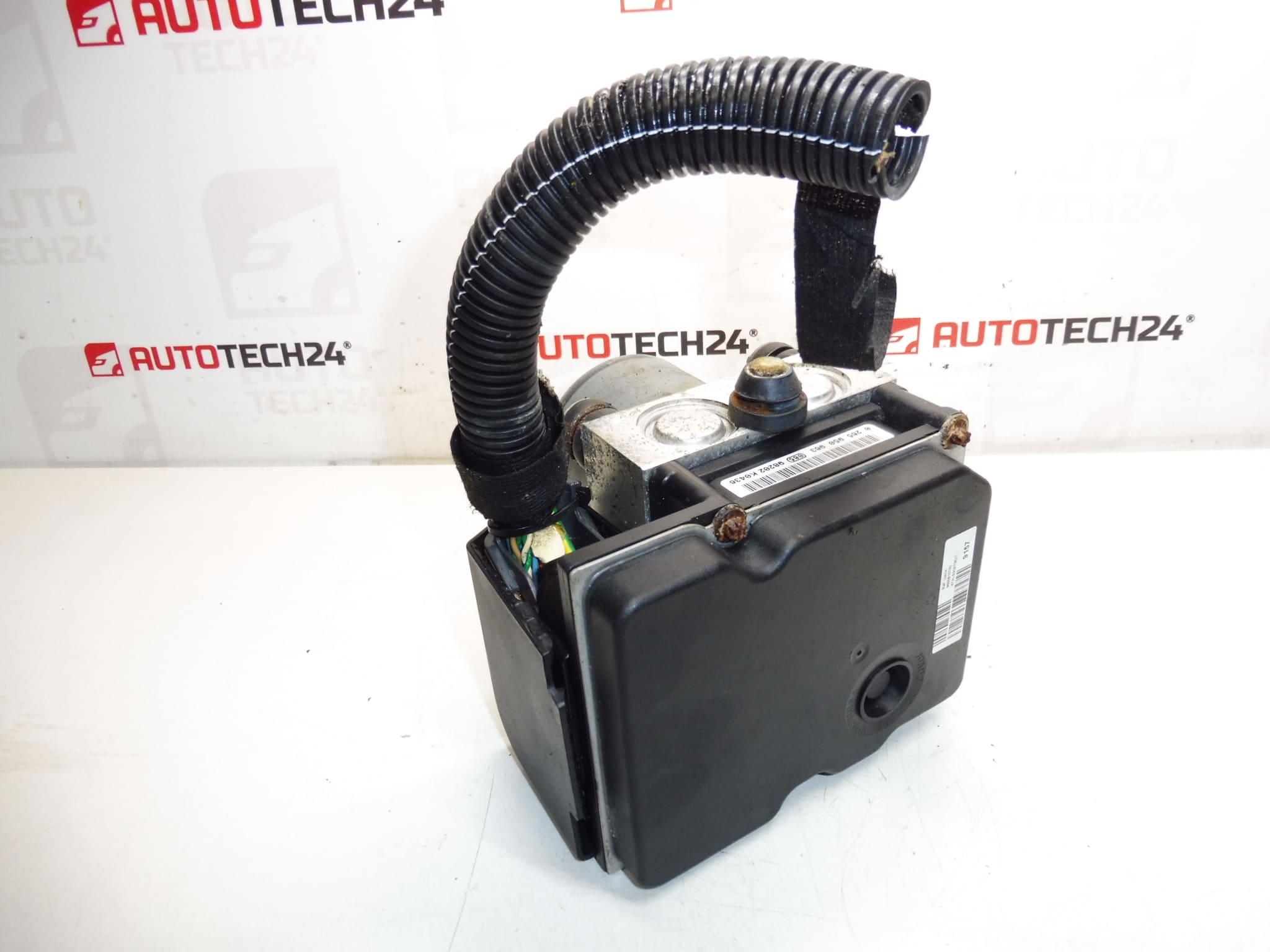

Unidad de control, bomba ABS, bloque ABS/ESP Bosch para vehículos Citroën C4 y Peugeot 307. Bloque hidráulico de control de frenos con parte del cableado.
Modulo ABS/ESP Bosch compatible con Citroën C4 y Peugeot 307, diseñado para gestionar el frenado antibloqueo (ABS) y el control de estabilidad (ESP). Este conjunto integra la unidad de control electrónico y la bomba hidráulica en un solo bloque, incluyendo parte del cableado específico. Ideal para talleres y aficionados al bricolaje que buscan restaurar la funcionalidad del sistema de frenos electrónicos en vehículos PSA con los códigos de referencia habituales (9663241380, 0265235235, 4541J1, entre otros). La sustitución de la unidad recupera las funciones de frenado asistido por electrónica: prevención del bloqueo de ruedas, regulación de la fuerza de frenado en maniobras y apoyo al control de estabilidad.
Características y Función
El módulo ABS/ESP controla la presión hidráulica en las líneas de freno mediante válvulas internas y una bomba eléctrica. Su función principal es evitar el bloqueo de las ruedas durante el frenado y asistir al sistema de control de estabilidad (ESP) para mantener la trayectoria del vehículo. El bloque incluye conectores eléctricos y la electrobomba, además de los órganos hidráulicos que regulan la presión hacia cada rueda.
Cómo se reemplaza
- Preparación: Estacione el vehículo en superficie plana, ponga freno de mano y utilice soportes de seguridad si eleva el coche.
- Desconexión de la batería: Antes de cualquier intervención desconecte la batería para evitar cortocircuitos y daños en la electrónica.
- Acceso a la unidad: Localice el bloque ABS/ESP (habitualmente en el compartimento del motor, junto al cilindro maestro o en su proximidad). Retire protecciones y desconecte el conector eléctrico principal.
- Desconexión hidráulica: Afloje y retire las tuberías de freno con cuidado para evitar entrada de suciedad. Preparar recipientes para el líquido de frenos que pueda salir.
- Desmontaje: Afloje los tornillos de fijación y retire el módulo defectuoso junto con su soporte y pigtail si procede.
- Montaje: Instale el nuevo módulo afianzando tornillos según especificaciones del fabricante, reconecte las tuberías y el conector eléctrico.
- Purgado y comprobación: Rellene con líquido de frenos nuevo y purgue el circuito siguiendo el procedimiento correcto para eliminar aire. Verifique que no queden fugas y que los testigos ABS/ESP se apaguen tras la secuencia de comprobación.
Información Técnica
- Fabricante: Bosch / Stellantis (Citroën/Peugeot)
- Modelo: Citroën C4, Peugeot 307
- Códigos de producto: 9663241380, 0265235235
- Otros números: 9661887180, 0265950635, 4541J1, 4541FV, 4541Q7, 4541Q8, 265235235
Recomendaciones de Montaje
- Siempre desconectar la batería antes de manipular la unidad electrónica.
- Utilizar líquido de frenos nuevo homologado por el fabricante y purgar correctamente el sistema para evitar fallo por aire en el circuito.
- Comprobar el estado de las líneas y racores: sustitúyalos si presentan corrosión o daños.
- Evitar forzar conectores eléctricos; limpiar contactos si hay corrosión y aplicar protección adecuada.
- Tras la instalación, realizar una prueba de carretera controlada para verificar el comportamiento del ABS y ESP.
- Si no se dispone de experiencia o equipo de diagnóstico, se recomienda que el proceso de purgado y la verificación final los realice un técnico cualificado.
Motivo Más Frecuente de Falla
- Entrada de humedad y corrosión en conectores o en el propio bloque hidráulico, que provoca cortocircuitos o bloqueo de válvulas.
- Desgaste o fallo de la electrobomba por años de uso o contaminación del líquido de frenos.
- Impactos/accidentes que deforman el bloque o dañan las tuberías y sensores asociados.
- Problemas eléctricos en la unidad de control causados por picos de tensión o fallos en la red del vehículo.
Signos De Avería
- Encendido del testigo ABS/ESP en el cuadro de instrumentos.
- Ruidos continuos de la bomba ABS fuera de maniobras de emergencia.
- Pedal de freno con sensación anómala (duro o esponjoso) y pérdida de eficacia en frenadas con riesgo de bloqueo de ruedas.
- Fugas visibles de líquido de frenos en la zona del módulo.
Referencias numéricas comunes para búsquedas: 9663241380, 0265235235, 9661887180, 0265950635, 4541J1. Estas referencias facilitan la localización de la pieza adecuada en catálogos y búsquedas online.
