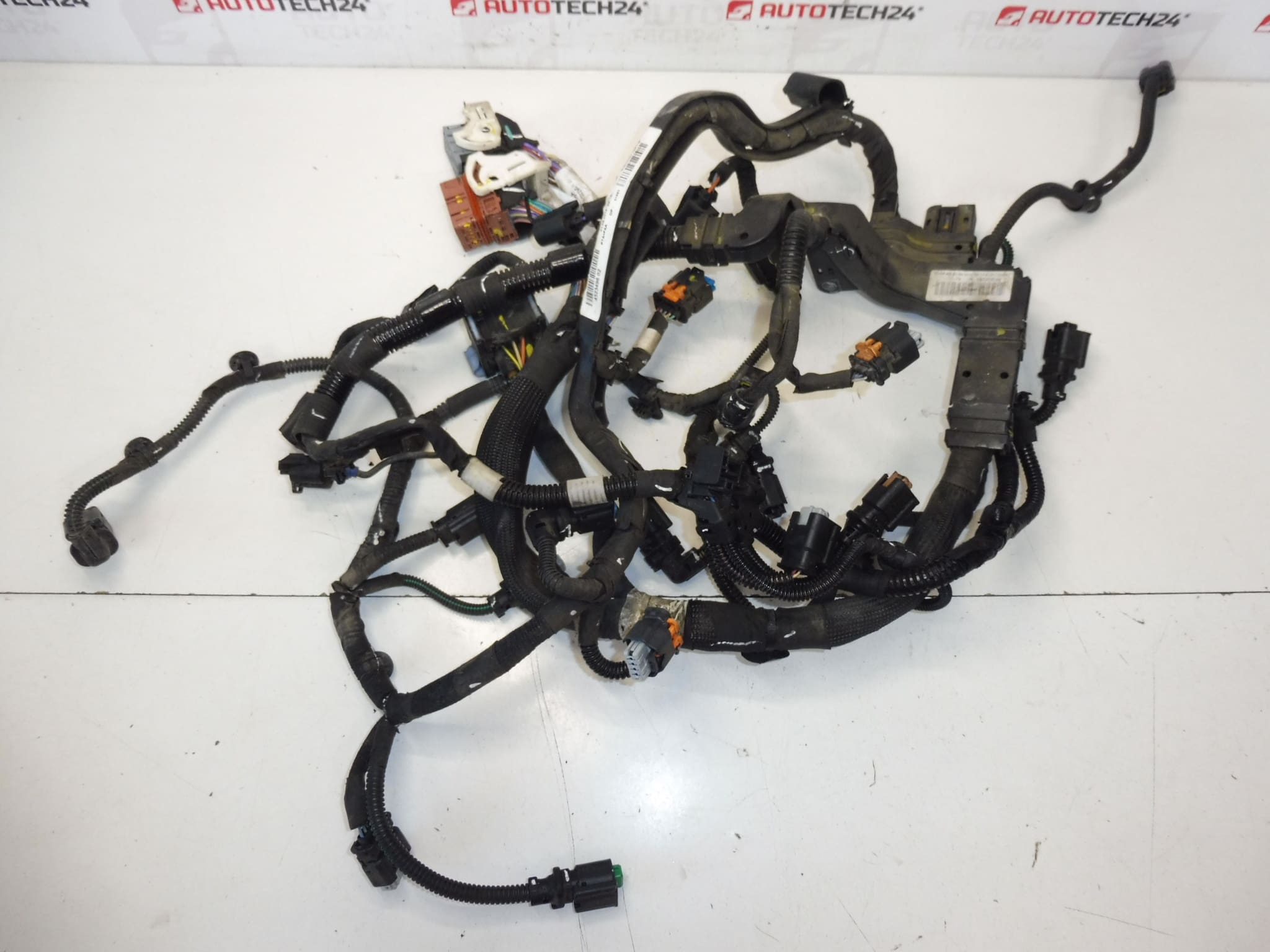

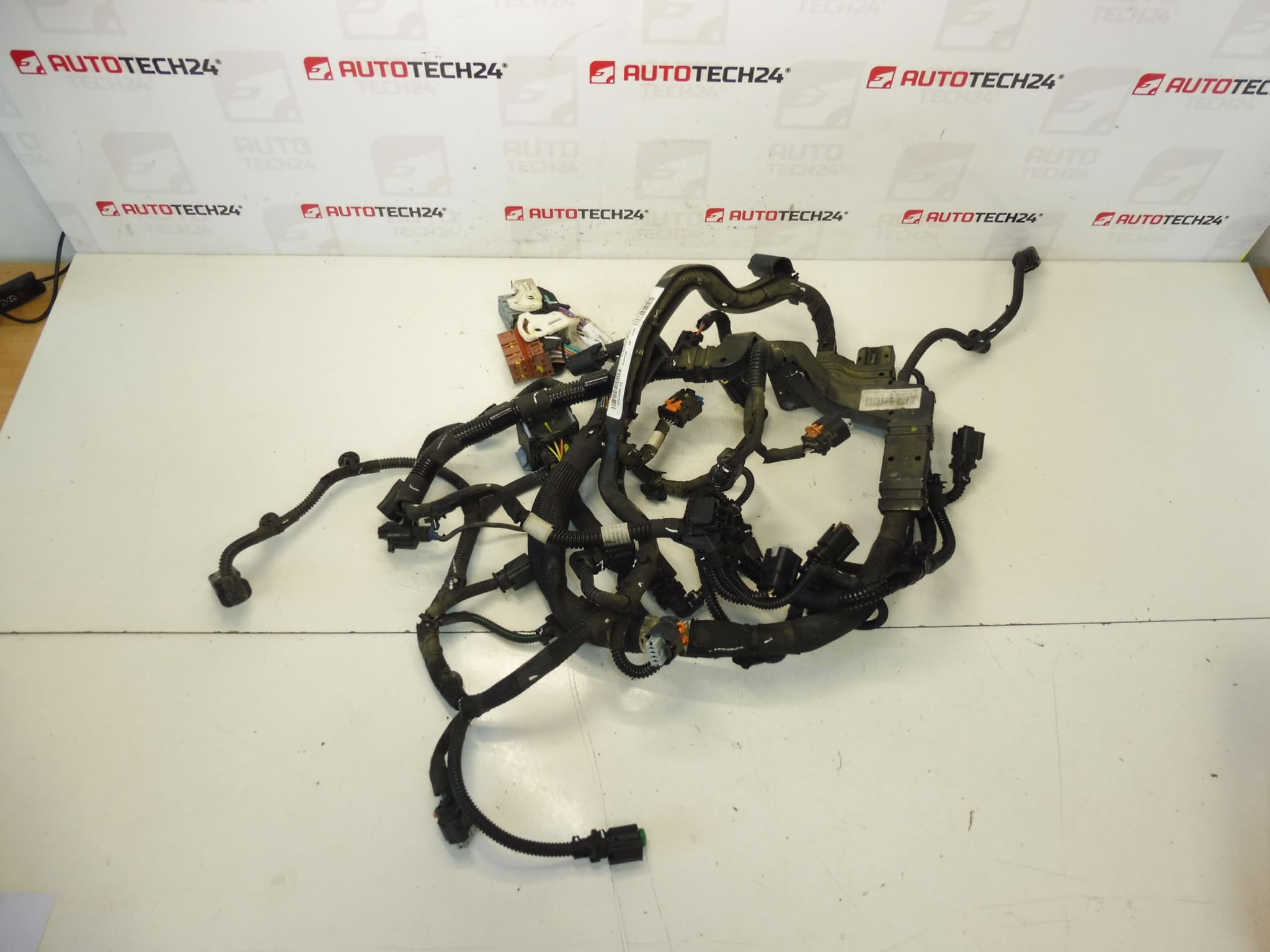

Arnés principal del motor 1.6 e-HDI para vehículos Citroën y Peugeot
Arnés de cableado diseñado para la motorización 1.6 e-HDI, compatible con múltiples modelos del grupo Stellantis. Este conjunto agrupa las conexiones eléctricas principales del motor (sensores, actuadores y alimentación), ofreciendo una solución completa para la transmisión de señales y potencia entre la unidad de control, los inyectores, sensores y periféricos del motor. Producto especialmente buscado por su referencia 9803029080.
Compatibilidad y aplicaciones
Compatible con modelos habituales que montan la motorización 1.6 e-HDI dentro del grupo Stellantis. Entre los modelos más frecuentes se incluyen:
- Citroën C4 II
- Citroën C4 Picasso
- DS4
- Peugeot 3008 I
- Peugeot 308
- Peugeot 5008 I
Si busca por número de referencia, utilice 9803029080 para localizar rápidamente este arnés.
Función y qué integra
El arnés principal centraliza las conexiones eléctricas del conjunto motor: alimenta y comunica sensores (por ejemplo sensores de árbol/cigüeñal, temperatura, presión) y actuadores (inyectores, bobinas, regulador del caudal de combustible/valvulado) con la unidad de control del motor. Además soporta circuitos de alimentación para alternador, motor de arranque y puntos de masa, y permite la integración de sistemas auxiliares vinculados al motor.
Causa habitual de avería
Las averías en el arnés suelen deberse a factores externos o envejecimiento. Las causas más comunes son:
- Desgaste por fricción o roce con otras piezas (abrasión de la funda del cableado).
- Daños térmicos por exposición prolongada a altas temperaturas del vano motor.
- Corrosión y contactos sueltos por humedad o entrada de líquidos (salpicaduras, condensación).
- Entrada de aceite o productos químicos que degradan la aislación.
- Daños por roedores o manipulaciones previas incorrectas.
- Problemas en conectores: pines empastados, pines doblados o pérdida de presión de contacto.
En condiciones normales un arnés puede durar muchos años, pero fallos puntuales suelen aparecer tras golpes, reparaciones mal ejecutadas o contaminación del vano motor.
Cómo se sustituye (Guía general)
La sustitución del arnés principal requiere atención y orden. Pasos generales para un montaje correcto:
- Desconectar siempre la batería antes de iniciar cualquier trabajo eléctrico.
- Retirar protecciones y cubiertas del vano motor para acceder al arnés (cubiertas plásticas, filtros, caja del aire, etc.).
- Etiquetar o fotografiar las conexiones existentes para garantizar el reensamblaje correcto.
- Desconectar con cuidado todos los conectores: sensores, inyectores, actuadores y masas. Evitar tirar del cable; actuar sobre el cuerpo del conector.
- Desanclar abrazaderas, bridas y soportes que fijan el arnés al chasis y al motor.
- Extraer el arnés antiguo siguiendo la misma trazada y colocar el nuevo respetando recorridos y puntos de anclaje.
- Volver a conectar cada conector asegurando el cierre de pestillos y la correcta orientación de los pines.
- Comprobar fuerzas de apriete en bornes y conexiones según especificaciones del fabricante cuando proceda.
- Reconnectar la batería y realizar comprobaciones funcionales: ausencia de códigos de fallo, arranque del motor y verificación de sensores y actuadores conectados.
Para trabajos más complejos que impliquen desconexión de la unidad de control u operaciones de programación, es recomendable disponer de equipamiento de diagnosis adecuado.
Recomendaciones para el montaje
- Trabajar en zona limpia y ordenada; evitar contaminación de conectores con grasa o líquidos.
- Usar bridas nuevas y proteger puntos de roce con fundas o cinta autovulcanizante cuando sea necesario.
- Comprobar integridad de pines y contactos antes de conectar; limpiar contactos con productos específicos si hay corrosión leve.
- Evitar tensiones mecánicas y asegurar que el arnés no quede en contacto directo con superficies muy calientes o móviles.
- Siempre desconectar la batería antes de desmontar y conectar elementos eléctricos.
Información técnica
- Fabricante: Stellantis (Citroën / Peugeot)
- Modelo: Arnés principal para motorización 1.6 e-HDI
- Códigos de producto: 9803029080
- Otros números: No disponible
Observaciones finales
Este arnés es una pieza clave para el correcto funcionamiento del sistema de gestión del motor. Si detecta fallos eléctricos intermitentes, códigos de inyección o pérdida de comunicación con sensores, el arnés debería estar entre las verificaciones a realizar. Su búsqueda por la referencia 9803029080 facilita localizar la pieza adecuada para los modelos indicados.
